汽车电子工程师需要对Bootloader掌握到什么程度？

汽车电子嵌入式

2026年6月29日 07:11 上海

在小说阅读器读本章

去阅读

以下文章来源于汽车电子与软件 ，作者直观解

汽车电子与软件 .

每天分享一篇技术文章！

作者 | 直观解

出品 | 汽车电子与软件

目录

一、车载电子工程师对Bootloader需要掌握到什么程度

二、车载电子工程师什么时候需要写boot loader程序

三、哪些常见的车载电子MCU需要编写Bootloader

四、如何编写车载电子MCU的Bootloader

五、总结:主机厂和Tier1的工程师掌握boot loader的差异

Bootloader这个词在工作场地时时可以听到，不管是架构场合还是实施场合，其技术栈较深，学习曲线较陡（纯c语言+嵌入式底层），所以诞生了一种需求：我如何根据自己角色定位和产品情况“恰到好处”“不多不少”地掌握Bootloader？不论是开发、售后还是架构，可能都有差不多的疑问。

一、车载电子工程师对Bootloader需要掌握

到什么程度

Bootloader是车载MCU上电后优先运行的底层引导程序，程序承担硬件初始化、固件校验、程序跳转、固件刷写、故障回滚多项基础工作。底层运行为车载MCU上电复位后，硬件固定映射启动地址，CPU优先读取该地址绑定的Bootloader指令，MCU硬件锁止应用程序区域启动权限，规避非法程序先行启动，完成底层硬件寄存器初始化后完成上层程序调度。

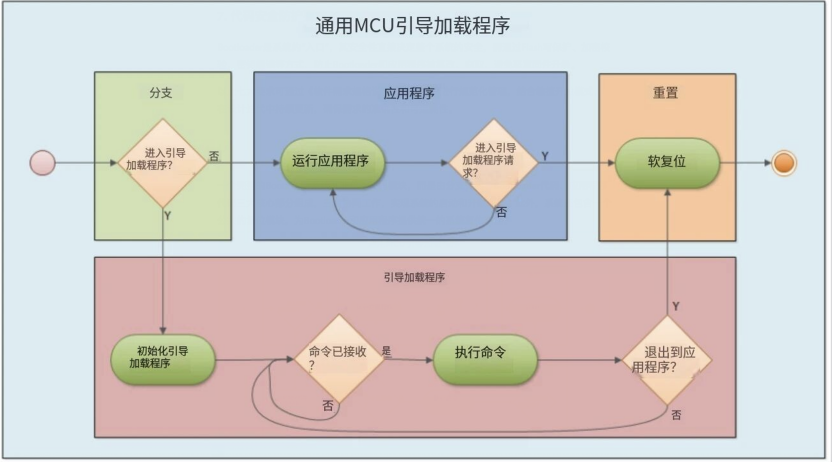

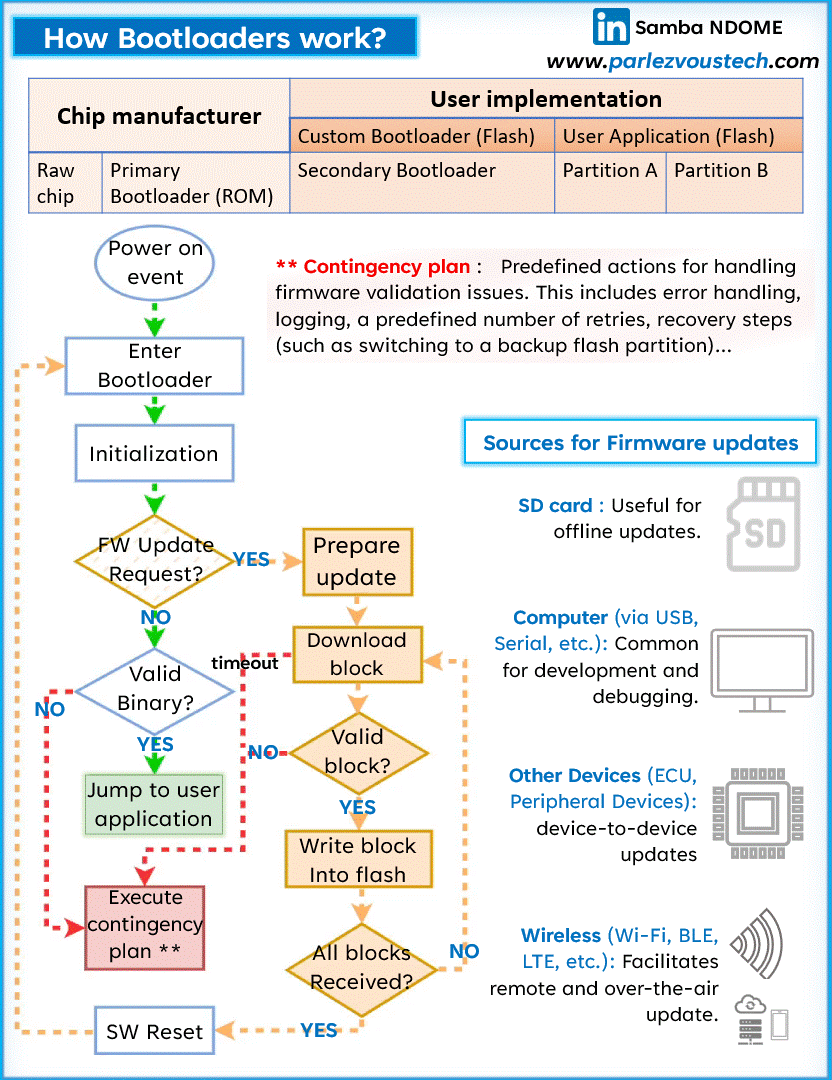

图 boot loader在MCU启动中的作用，来自网络

普通车载应用层软件工程师需要掌握Bootloader基础运行逻辑、整车刷写业务流程、固件版本匹配规则、基础故障现象判定规则，主要为了日常功能调试、问题对接工作。应用层程序与Bootloader存在存储地址隔离、总线信号交互绑定关系，应用层功能报错、整车刷写中断问题，溯源均关联Bootloader总线交互、版本校验底层逻辑。

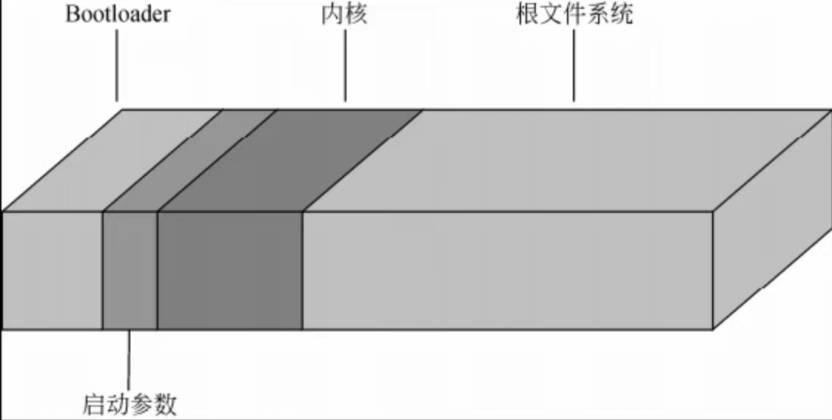

图 boot loader在存储中的位置布局，来自网络

底层软件、MCU驱动工程师则需要懂得多一些，需要掌握Flash分区布局、车规UDS刷写协议（boot loader用的是诊断协议）、硬件底层驱动、安全启动逻辑、OTA适配逻辑、程序跳转寄存器配置。包括MCU片内Flash具备读写保护、地址寻址物理机制，UDS协议依托车载CAN总线数据链路层完成报文封装解析，程序跳转依托PC程序计数器寄存器完成地址切换，安全启动依托芯片OTP一次性存储密钥完成硬件级校验绑定。

架构工程师、项目负责人需要掌握整车Boot架构规范、双Boot分区设计、主机厂协议标准、功能安全适配、供应链代码权责划分。一般需要知道的知识是，整车多ECU共用统一刷写时序、总线仲裁逻辑，双Boot分区依托非易失性存储介质物理隔离实现运行、备份区域解耦，功能安全适配依托故障机制、硬件监控回路匹配ISO26262失效防控底层逻辑。

量产售后工程师需要掌握Bootloader激活方式、诊断仪刷写步骤、固件修复流程、Boot异常导致ECU宕机基础排查方法。需要知道Bootloader存在硬件引脚激活、诊断会话激活两类触发机制，ECU宕机大多来源于Boot层Flash擦写异常、总线握手超时、复位寄存器异常锁止底层硬件问题。

二、车载电子工程师什么时候需要写boot loader程序

新项目ECU硬件自研落地阶段，工程师需要编写Bootloader程序，硬件改版后Flash布局、引脚电路、时钟架构发生改动，原厂通用Boot无法适配硬件。底层原理为原厂标准Boot绑定固定时钟晶振参数、Flash物理寻址地址、外设引脚复用寄存器参数，硬件改版后寄存器配置参数偏移，原生程序硬件驱动时序不匹配，程序无法完成上电初始化与总线唤醒动作。

在主机厂自定义刷写协议阶段，主机厂定制专属CAN/CAN FD刷写帧格式、加密校验规则、诊断超时逻辑，芯片原厂标准Boot无法对接整车协议。整车CAN总线存在专属报文ID、数据分段长度、会话延时阈值整车总线调度规则，原厂Boot遵循通用行业总线时序，无法匹配整车总线滤波、报文拦截、密钥握手私有协议机制。

整车OTA远程升级功能落地阶段，工程师也是需要编写Bootloader程序，OTA需要配套A/B双分区存储、固件静默覆盖、升级失败回滚机制，基础原版Boot有可能不具备对应能力。车载非易失性Flash具备单次断电保存数据特性，A/B分区依托物理存储地址切割实现并行存储，升级过程依托看门狗硬件计数器捕捉断电、死机异常信号，触发分区地址寄存器切换，完成固件版本回滚。

在满足ISO26262车载功能安全合规阶段，安全启动、启动阶段故障诊断、程序篡改防护需要定制底层代码，通用固件无法满足安全等级要求。功能安全标准要求启动阶段完成硬件自检、程序CRC循环冗余校验、硬件故障寄存器采样，原生Boot无故障故障码存储、双路数据比对、硬件故障闭环诊断底层逻辑。

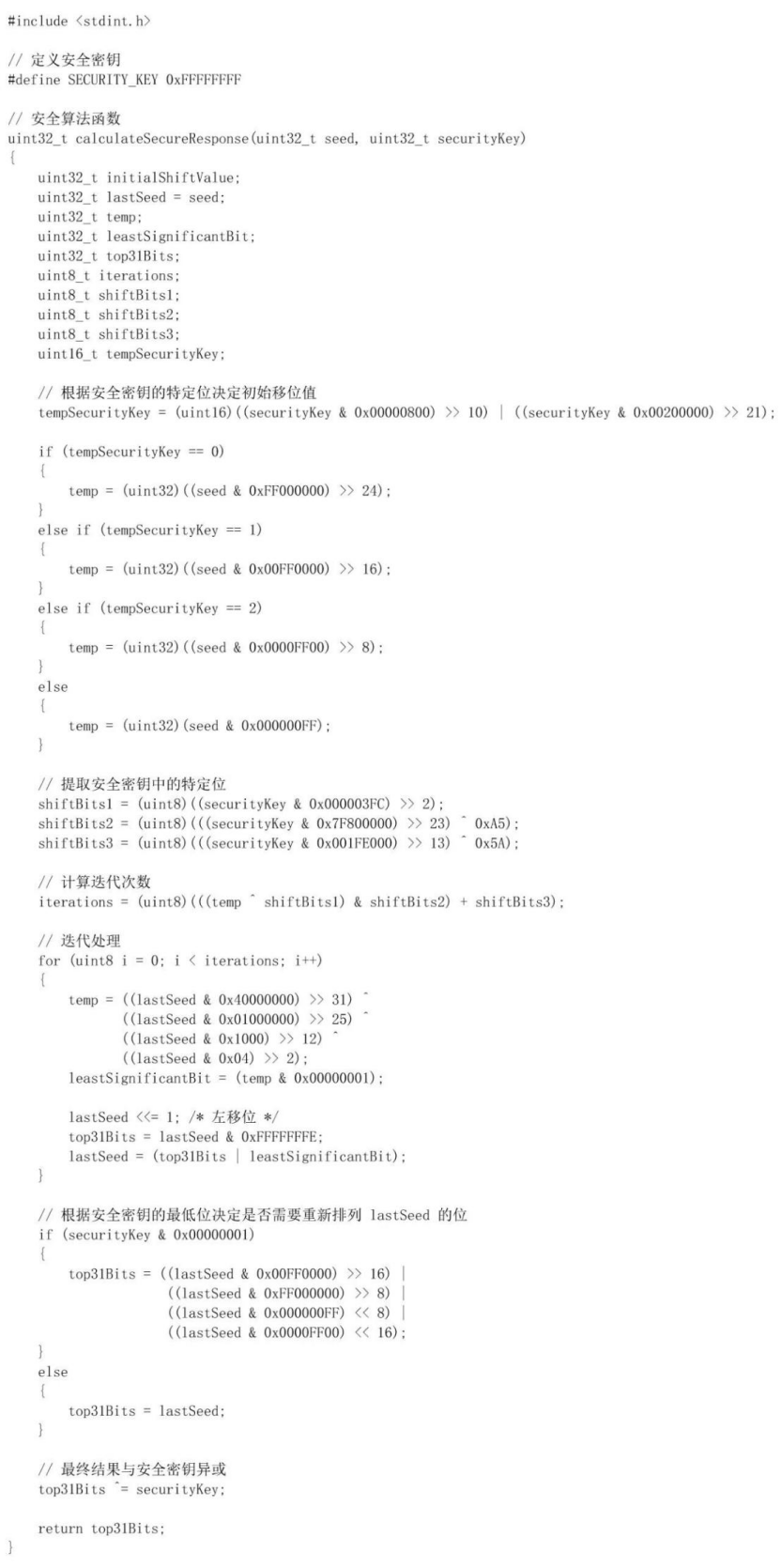

图 boot loader中安全算法示意图，来自网络

老旧ECU固件迭代、售后召回优化阶段，也需要工程师编写Bootloader程序，原有Boot存在刷写卡顿、断电损毁、通信断连缺陷，需要重构程序降低售后运维损耗。底层原理为老旧Boot总线缓冲区分配容量固定、Flash页擦写时序未适配车载电压波动工况，总线报文堆积、瞬时电压跌落会触发Flash存储区块坏块、总线链路断开硬件底层故障。

标准化AUTOSAR软件架构适配阶段，分层软件架构要求Boot与应用层、服务层接口解耦，原生Boot架构不满足分层适配标准。AUTOSAR架构划分MCAL微驱动层、OS操作系统层、应用业务层三层调度体系，原生Boot代码耦合底层驱动与业务指令，无法完成分层接口函数封装、跨层资源调度适配等等功能。

三、哪些常见的车载电子MCU需要编写Bootloader

无原厂固化定制Boot的国产车载MCU需要工程师自主编写Bootloader，这类MCU为国内车规通用主控芯片，芯片出厂很可能仅搭载极简启动基底，无车载诊断、加密、OTA配套引导程序。该类MCU出厂仅固化一级Boot基底代码，一级Boot仅完成芯片内核时钟初始化、基础地址跳转动作，芯片未烧录总线协议、存储保护、加密校验外设驱动固件，不匹配车载电控启动链路需求。

域控制器高算力车载MCU也有可能需要自主编写Bootloader，这类MCU为座舱域、动力域、ADAS辅助驾驶域专用主控芯片，芯片存储分区多、算力调度复杂，原厂Boot无法适配多固件联动刷写需求。底层硬件原理为高算力MCU搭载多核内核、多bank独立Flash存储架构，原厂单线程Boot仅支持单核调度、单区块固件刷写，不支持多核同步初始化、多固件并行校验、跨bank地址寻址运行机制。

其中Bank是车载MCU片内Flash经由芯片硬件电路物理切割形成的独立存储单元，单个Bank搭载专属读写控制寄存器、独立供电通路、独立硬件熔断保护与写保护电路，各Bank硬件资源完全隔离，可单独完成擦除、烧录、硬件上锁操作，单块Bank故障不会联动其余存储区块。

车载MCU行业标准化Flash分类分为三类，按照物理安装位置分为片内集成Flash、板载外置SPI Flash；按照运行读写属性分为可反复擦写主Flash、OTP一次性可编程只读Flash，OTP Flash仅支持单次烧录，多用于固化密钥、启动配置、安全标定数据；按照业务功能划分分为Boot专属存储Bank、应用固件运行Bank、备份固件Bank、参数与故障日志存储区。

选用多Bank硬件架构主要理由，一是实现运行固件、待刷写固件、底层Boot程序物理隔离，固件OTA刷写时仅擦除目标业务Bank，不中断ECU正常业务运行；二是Boot程序独立Bank可开启芯片级永久写保护，规避量产阶段底层引导程序篡改风险；三是适配多核MCU多固件并行调度、跨分区寻址运行硬件架构，贴合域控制器电控开发需求。

动力电池BMS专用车载MCU可能需要自主编写Bootloader，这类MCU为电池管理系统专用控制芯片，芯片需要搭配高压联动校验、分段固件刷写逻辑，通用Boot无法匹配电池电控风控要求。底层硬件原理为BMS芯片绑定高压采集采样端口、高压互锁硬件回路，Boot启动需要同步采样高压电压信号完成启动联锁，通用Boot无高压端口寄存器配置、联锁信号时序适配底层逻辑。

车身控制、底盘电控非标MCU也有可能，这类MCU为Tier1定制化选型的专用控制芯片，硬件外设、时钟电路做改版优化，固化原厂Boot存在硬件适配漏洞。主要是为非标MCU修改原生晶振分频系数、GPIO引脚复用功能、看门狗复位阈值，原厂Boot寄存器参数固化，参数不匹配会引发上电复位循环、外设驱动失效底层硬件故障。

满足安全启动加密需求海外中端车载MCU，最常见需要工程师二次改写Bootloader，这类MCU为基础开源Boot架构海外车规芯片，出厂无整车厂专属加密密钥、签名校验模块。该类芯片预留安全密钥存储OTP只读区块，原厂Boot关闭密钥读取、固件签名比对调用接口，需要改写底层接口代码调用硬件加密外设，完成整车信息安全闭环。

而高端进口车载成熟MCU，出厂搭载主机厂适配标准SB基底启动程序，工程师仅做参数配置即可，无需全新编码开发。但是这种节省是因这些MCU都比较贵。

四、如何编写车载电子MCU的Bootloader

最开始是完成车载Flash分区规划编写前置设计，Flash分区是MCU内部存储划分区域，区域分为Boot存储区、固件A运行区、固件B备份区、版本信息区、故障日志区。

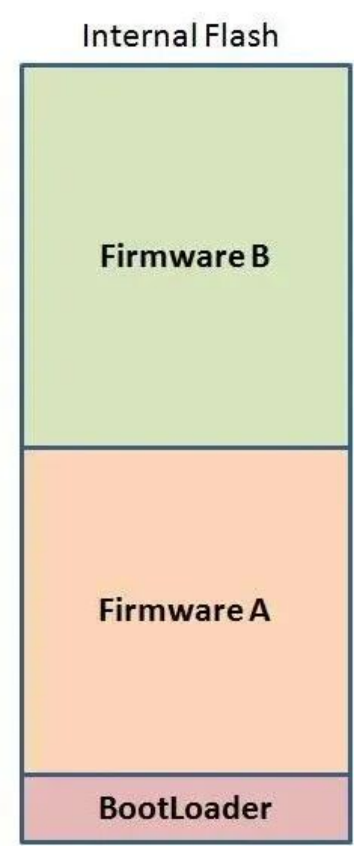

图 独立型车载Flash分区规划示例，来自网络

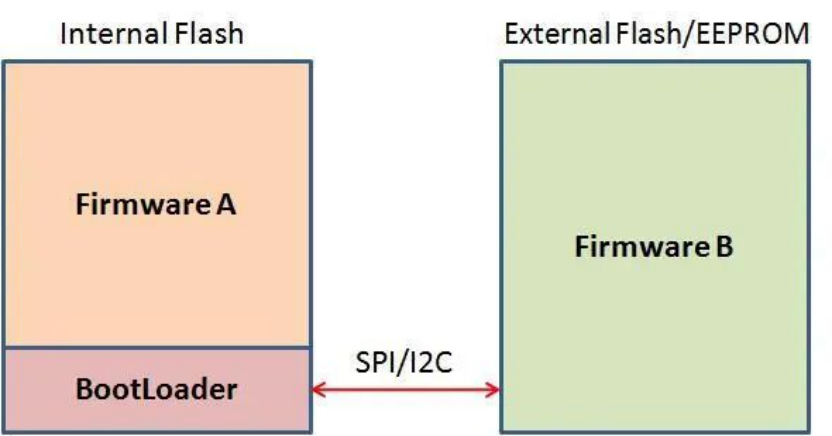

图 外挂型车载Flash分区规划示例，来自网络

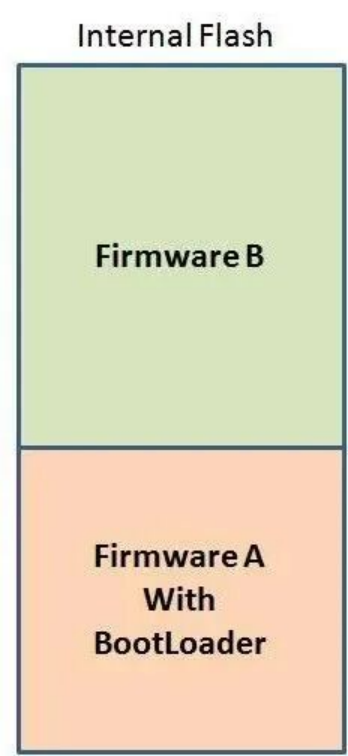

图 嵌入型车载Flash分区规划示例，意思是bootloader嵌入在某一分区，来自网络

车载MCU Flash具备物理Bank区块隔离、读写保护寄存器锁止机制，Boot区域设置硬件写保护，规避运行阶段代码篡改；业务固件分区依托地址偏移切割空间，实现运行固件、备份固件物理隔离，规避刷写覆盖导致程序损毁。Bank是MCU厂商通过硬件电路分割而成的独立Flash物理存储单元，每个Bank拥有独立控制寄存器、独立时钟通路、独立硬件熔断保护电路，跨Bank之间不存在数据读写耦合。

我们这里结合车载量产标准统一梳理Flash分类，按照安装位置分为片内集成Flash、板载外部SPI Flash；按照功能用途分为Boot专属Bank Flash、应用程序Bank Flash、参数存储Flash、OTP一次性只读Flash；按照硬件安全等级分为非保护型Flash、硬件锁止安全Flash。

多Bank分区规划主要理由是安全和独立，独立Bank封存Boot底层引导代码并开启硬件熔断保护，杜绝量产整车工况下底层程序篡改、误擦除问题；双固件拆分至两组异构Bank存储，升级断电、总线异常时不会破坏底层Boot与存量可用固件，用来满足车载ECU故障自愈、车规功能安全基础开发要求。

然后完成底层硬件驱动代码编写，硬件驱动是适配车载MCU时钟、CAN通信、看门狗、复位电路、Flash读写的底层驱动代码，代码匹配车载高低温、电压波动车载工况。底层原理为车载工况下供电电压、芯片工作温度存在动态波动，驱动代码校准时钟分频误差、CAN总线差分电平阈值、Flash擦写电压参数，同时配置独立硬件看门狗计数器，依托硬件时钟时钟源实现程序异常自动复位。

还需要植入车载UDS诊断协议逻辑，UDS协议是汽车电子通用底层刷写通信协议，流程完成多帧数据解析、诊断会话切换、刷写权限校验代码开发。UDS协议基于OSI七层网络模型数据链路层搭建，通过会话ID切换默认会话、编程会话两类工作模式，依托密钥种子交互算法完成刷写权限鉴权，拆分大容量固件完成多帧总线分包传输。

下一步编写固件校验与安全启动代码，固件校验是固件哈希核验、签名密钥比对代码，代码拦截篡改、破损车载程序，匹配整车信息安全管控要求。为完整固件提前生成固定哈希摘要与加密签名，Boot启动阶段读取固件全域数据重新计算摘要，比对芯片OTP区块内置密钥数据，数据不一致则拦截程序启动，规避恶意篡改、传输破损固件运行。

下一步再编写程序跳转与异常回滚代码，程序跳转是Boot完成核验后切换至应用层固件运行的逻辑；异常回滚是升级断电、程序异常时切回原版可用固件的兜底逻辑。程序跳转修改CPU程序计数器寄存器地址，剥离Boot层内存权限、切换应用程序内存寻址空间；异常回滚依托非易失性存储标记位判定升级状态，异常标记触发后修改启动映射地址，调取备份分区固件启动。

最后才是对接整车OTA、产线刷写接口调试，匹配主机厂通信报文格式，完成整车实车、台架两轮验证。为整车网关完成ECU报文路由、总线信号滤波转发，Boot接口报文时序、帧ID需要匹配整车网关路由规则，台架模拟总线负载、电压干扰工况，验证底层代码高负荷、恶劣工况下运行稳定性。

五、总结：主机厂和 Tier1 的工程师掌握 boot loader 的差异

主机厂工程师侧重整车统一Boot规范、全车ECU刷写协议标准、售后运维流程、OTA整车调度规则制定，匹配整车厂统筹整车软件体系的工作定位。

Tier1工程师侧重单款ECU硬件适配、MCU底层代码开发、协议落地调试、程序bug修复，作为零部件供应商落地硬件软件开发。

主机厂工程师业务范围一般不含底层Boot源码手写开发，工作侧重审核Tier1提交代码合规性、安全标准、协议统一性。

Tier1工程师承担Boot源码编写、芯片适配、底层调试、版本迭代全部开发工作，负责底层系统维护的工作定位。

主机厂工程师排查方向聚焦整车网络交互、跨零部件Boot通信冲突、整车升级链路故障、售后批量召回问题统筹，主要是为整车售后风险兜底。

Tier1工程师排查方向聚焦MCU硬件适配、Flash读写异常、代码逻辑漏洞、单ECU Boot宕机、驱动适配故障，负责零部件单点问题修复内容。

主机厂工程师统筹全车Boot功能安全等级、加密标准、追溯台账体系搭建，主导整车安全架构设计要求。

Tier1工程师按照主机厂既定标准落地安全代码、完成芯片级安全验证，作为供应商按需落地合规需求的定位。

以上为一般情形，也是笔者经常看到的景象。这种模式有一点不妥当之处在于，主机厂逐渐失去了自行开发的能力，甚至自行修改的能力也逐步丧失，只保留了纸面设计能力，最后主机厂逐渐成为存粹的集成商，其实对自身的竞争力是不利的。
