UDS协议安全CTF挑战分析
vstral vstral
看雪学苑
2026年6月12日 17:59 上海
在小说阅读器读本章
去阅读
挑战来源：https://vsec.blockharbor.io/
Challeng website：https://proving-grounds.blockharbor.io/
由于官方的在线似乎要$79，我是用yichen师傅的docker版本：https://github.com/yichen115/UDSCTF
Getting Started
Can you find the interface?
What is the name of the CAN interfaceavailableonthevirtualterminal?
在页面：https://core.ed.vsec.blockharbor.io/block/test?tab=Simulations
打开uds challenge

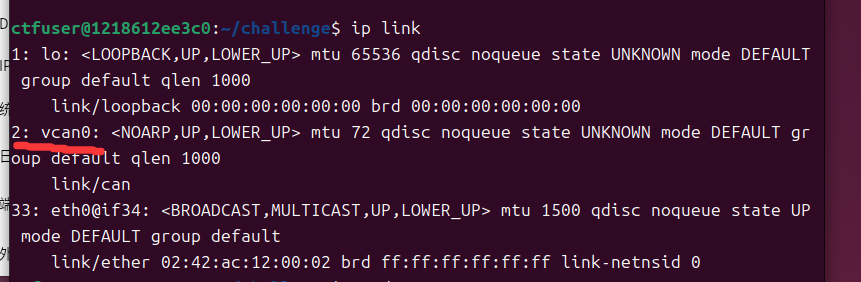

使用ip link查到CAN interface为vcan0
UDS Challenge
VIN获取
题目：Retrieve the VIN of the simulation using UDS.
需要使用22UDS服务读取VIN码（VIN码：车辆识别码，俗称车架号，由17位字符（字母+数字）组成，每辆车独一无二）
0xF190代表VIN码请求，22为SID（服务号），F190为DID（数据标识符）
VIN比较长，所以需要一次请求，多帧响应，使用流控帧（FC）和连续帧（CF）
第一条7df#0322f190：发送一个UDS请求：读取VIN(DID=F190)
CAN ID：7DF（功能地址：广播给所有ECU）
数据部分：03 22 F1 90（ISO-TP单帧结构：[PCI][DATA…]）
03是什么？ PCL（Protocol Control Information）是相当于发送数据协议的指示 0x03 = 单帧 + 长度三字节（高4位0表示单帧，低四位3表示后面有3字节数据） 22 F1 90是什么？ 22:服务号(ReadDataByIdentifier)，F1 90：DID(VIN)
第二条：7E0#3000000000000000：这是ISO-TP Flow Control帧（FC）
7E0：ECU接收ID（Request ID）
FC结构：[PCI][BlockSize][STmin]…
PCL：
| 值 | 含义 | | — | — | | 30 | 继续发送 | | 31 | 等待 | | 32 | 中止 |
完整流程：
1. 我 → ECU
7E0#0322F190
2. ECU → 我
7E8#10 xx ... (First Frame)
3. 我 → ECU（FC）
7E0#30 00 00 ...
4. ECU → 我
7E8#21 ...
7E8#22 ...

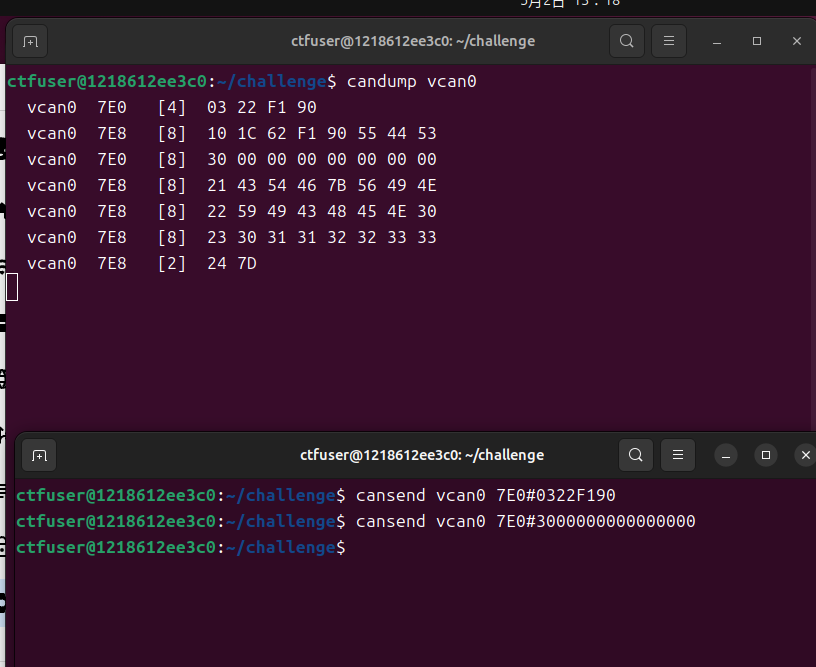

接收到：
vcan0 7E0 [4]0322 F1 90
vcan0 7E8 [8]101C 62 F1 90554453
vcan0 7E0 [8]3000000000000000
vcan0 7E8 [8]214354467B 56494E
vcan0 7E8 [8]2259494348454E 30
vcan0 7E8 [8]2330313132323333
vcan0 7E8 [2]247D
10 1C：（第一帧、高四位=1），1C：总长度 = 1C = 28字节
去除UDS响应头62 F1 90
21 42：去除21，（序号为1）
Level1 flag 获取 (安全级别1)
描述：需要理解 UDS 安全访问机制，完成 seed-key 交换，通过安全访问 Level1 后读取 DID：C1C2
UDS安全访问机制
UDS安全访问机制就是SecurityAccess，SID = 0x27，作用是：在执行敏感诊断操作前，先让测试仪“解锁ECU”
典型的敏感操作包括：刷写固件、写入数据、清除故障码、执行例程、控制ECU行为等。
- 核心流程：Seed-Key
这不是一个账号密码，而是一个挑战-响应机制
流程如下：
Tester -> ECU: 2701
请求安全等级 1 的 seed
ECU -> Tester: 6701 xx xx xx xx
返回seed
Tester 本地计算：
key = f(seed)
Tester -> ECU：2702 key
发送key
ECU -> Tester：6702
解锁成功
27：SecurityAccess 服务
67：0x27的正响应,0x27 + 0x40 = 0x67
| 子功能 | 含义 | | — | — | | 0x01 | 请求 Level 1 seed | | 0x02 | 发送 Level 1 key | | 0x03 | 请求 Level 2 seed | | 0x04 | 发送 Level 2 key | | 0x05 | 请求 Level 3 seed | | 0x06 | 发送 Level 3 key | | 奇数为请求seed | | | 偶数为发送key | |
seed为ECU返回给tester的随机数，例如67 01 A1 B2 C3 D4
seed = A1 B2 C3 D4
key是测试仪根据seed计算出来的结果，然后发回给ECU，如果匹配则解锁成功
响应情况：
请求： 27 01
响应：67 01 12 34 56 78
若key成功：
请求：27 02 xx xx xx xx
响应：62 02
若key失败：
响应：7F2735
7F：负响应
27：原始服务
35：错误key
| 响应码 | 含义 | | — | — | | 0x35 | InvalidKey，key 错误 | | 0x36 | ExceedNumberOfAttempts，尝试次数过多（ECU有锁定时间） | | 0x37 | RequiredTimeDelayNotExpired，延时未结束 | | 0x24 | RequestSequenceError，流程顺序错误 | | 0x12 | SubFunctionNotSupported，子功能不支持 | | 0x22 | ConditionsNotCorrect，条件不满足 |
不同安全等级对应不同权限。（由具体厂商定义）
例如：
| 等级 | 可能权限 | | — | — | | Level 1 | 读取扩展数据、普通测试 | | Level 2 | 写配置、执行部分例程 | | Level 3 | 进入编程会话、刷写固件 | | Level 4+ | 厂商/产线/高权限功能 |
要完成这个题目，通过安全访问 Level1
所以需要发送指令27 01，加上ISO-TP单帧长度字节：7E0#022701
vcan0 7E0 [3]022701
vcan0 7E8 [7]06670133 E5 9E 79

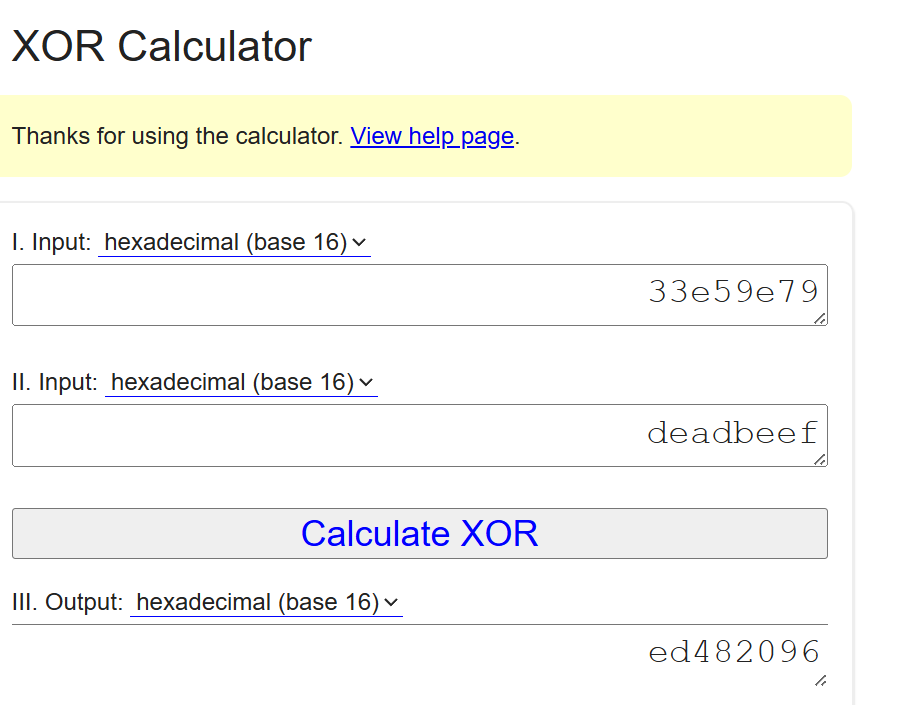

与key（0xdeadbeef）异或之后得到ed482096，然后发送即可收到成功响应
vcan0 7E0 [7]062702 ED 482096
vcan0 7E8 [3]026702
然后就可以去获取标识符C1C2对应内容
vcan0 7E0 [4]0322 C1 C2
vcan0 7E8 [8]101E 62 C1 C2 554453

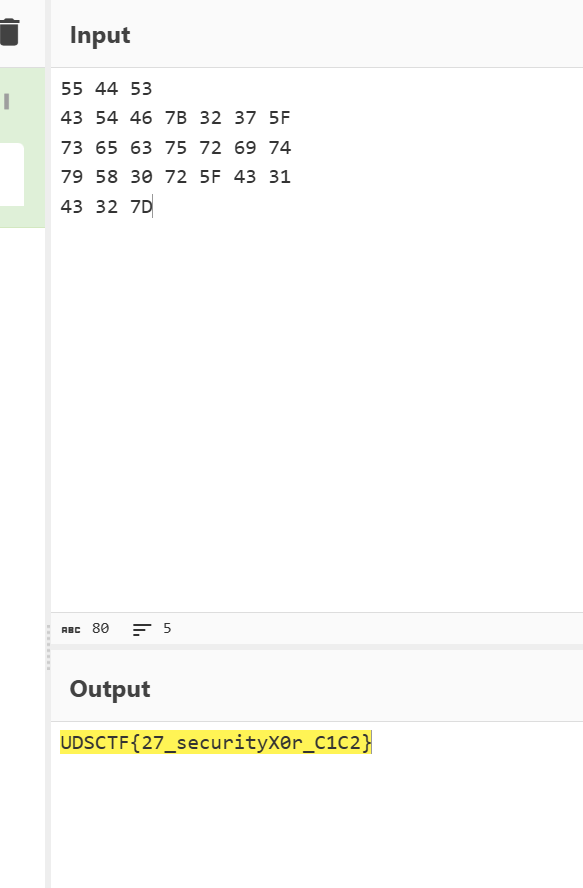

拿到第一帧：10 1E表示首帧，1E表示总长度30字节
下一步发送流控帧 FC，让ECU继续发送后续连续帧
cansend vcan0 7E0#3000000000000000
vcan0 7E0 [4]0322 C1 C2
vcan0 7E8 [8]101E 62 C1 C2 554453
vcan0 7E0 [8]3000000000000000
vcan0 7E8 [8]214354467B 32375F
vcan0 7E8 [8]2273656375726974
vcan0 7E8 [8]23795830725F 4331
vcan0 7E8 [4]2443327D
注意这里的30 00 00 00 00 00 00 00
现在进行逐字节解析：
第一个30：Flow Control（FC）这不是普通数据，而是流控控制消息
30 00 00 的格式是：
| 字节 | 含义 | | — | — | | 0x30 | Flow Control + Continue To Send (CTS) | | 0x00 | Block Size（一次允许发送多少帧） | | 0x00 | Separation Time（帧间隔） |
27 Level3 flag 获取 (安全级别3)
描述: 需要切换到编程会话，并使用更复杂的密钥算法，通过安全访问 Level3 后读取 DID：C1C2
切换到编程会话：7E0#021002
02：ISO-TP单帧长度，表示后面有2个字节
10：UDS服务号，0x10 = DiagnosticSessionControl（诊断会话控制），相当于切换会话
02：子功能，0x02 = Programming Session（编程会话）
成功效应：50 02
50 = 0x10 + 0x40（正响应）
02 = 编程会话
vcan0 7E0 [3]021002
vcan0 7E8 [5]0450020032
请求seed：022703
用给定算法算出key
# 步骤3: 计算级别3key (复杂算法)
# key = ((seed << 7) | (seed >> 25)) ^ 0xCAFEBABE + 0x12345678
# key = (key & 0xFFFF0000) | ((key & 0x0000FFFF) ^ 0xABCD) ^ 0xDEADBEEF
发送回ECU验证：06270679278C05
然后获取D1D2数据：
cansend vcan0 7E0#0322D1D2 cansend vcan0 7E0#3000000000000000
dump 内存获取 flag (安全级别5 + 内存dump)
描述: 最高难度的挑战，需要完成级别 5 安全访问，然后通过 0x23 服务 dump 内存寻找 flag
获取级别5seed，然后计算出密钥，通过认证
vcan0 7E0 [3]022705
vcan0 7E8 [7]06670517 A8 187C
vcan0 7E0 [7]06270696 D9 AC 32
vcan0 7E8 [3]026706
然后通过 0x23 服务 dump 内存寻找 flag
通过认证解锁后，使用ReadMemoryByAddress按地址范围读取内存，最后在dump数据搜索flag。
0x23 = ReadMemoryByAddress：地址 + 长度，而非通过DID读取 0x22为通过DID读取，这是它们的区别
# 使用0x23 ReadMemoryByAddress服务
# 格式: 0x23 + 格式标识符 + 地址 + 大小
# 格式标识符0x14表示: 1字节大小 + 4字节地址
# 示例: 读取0x40000000开始的80字节
7DF#0723144000000050

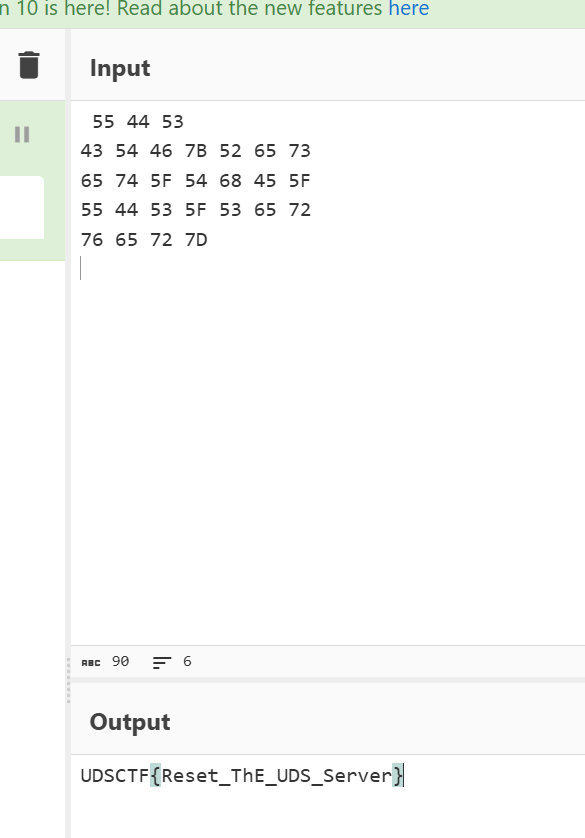

复位启动 flag 获取
cansend vcan0 7E0#021101
ctfuser@1218612ee3c0:~/challenge$ candump vcan0 | grep 7E8
vcan0 7E8 [8] 10 1F 62 00 00 55 44 53
vcan0 7E8 [8] 21 43 54 46 7B 52 65 73
vcan0 7E8 [8] 22 65 74 5F 54 68 45 5F
vcan0 7E8 [8] 23 55 44 53 5F 53 65 72
vcan0 7E8 [5] 24 76 65 72 7D
#
