Pixel 4A 集成KernelSU小记
原创
十月的进阶之路 十月的进阶之路
十月的进阶之路
2026年4月27日 21:33 重庆
在小说阅读器读本章
去阅读
写在前面
江湖传闻KernelSU乃root神器，无需修改系统分区，隐藏性极佳，但5.10以下内核只能结合源码自己编译，虽然社区提供了多个版本的镜像，但是不巧的是就是没有pixel4a的。于是在下决定为手头的Pixel 4a（代号sunfish）量身定制一个带KernelSU的内核。回头看看，用GKI内核启动sunfish专属设备（扑街）、关了不该关的驱动导致ADSP罢工（再扑街）、修改了vermagic不合导致模块一个都加载不起来（继续扑街）。想让自编译内核乖乖加载vendor分区的闭源模块，vermagic得一致、CRC校验要跳过、驱动配置不能冲突。
第一话：兵马未动，粮草先行
首先，把编译环境理顺。在下用的是Ubuntu 20.04虚拟机，工具链是从LineageOS提取的Android专用Clang。
# 工作目录
/mnt/sda1/shiyue/
├── sunfish-kernel/ # Pixel 4a 专属内核源码
├── KernelSU-0.9.5/ # 注意版本！非GKI设备只能到0.9.5
├── clang/clang-r416183b/ # Android专用工具链
├── magiskboot/ # boot.img解包打包工具
└── factory/ # 原厂镜像备份
关键工具链配置:原厂内核版本是4.14.302-g92e0d94b6cba，由``clang 12.0.5 (r416183b) 编译。这意味着我们的工具链版本必须对上号，否则vermagic不匹配，vendor模块全部罢工。
先从原厂vendor.img里看看模块的庐山真面目：
sudo mount -o loop,ro vendor.img vendor_mount
modinfo vendor_mount/lib/modules/adsp_loader_dlkm.ko | grep vermagic
# 输出: vermagic: 4.14.302-g92e0d94b6cba SMP preempt mod_unload modversions aarch64
注意那个modversions标志——这意味着每个内核符号都有CRC校验值。
第二话：集成KernelSU与手动Hook
KernelSU 0.9.5是官方对4.14内核的最后支持版本。集成三步走：
# 1. 复制KernelSU驱动代码
cp -r KernelSU-0.9.5/kernel sunfish-kernel/drivers/kernelsu
# 2. 修改 drivers/Kconfig（在endmenu前添加）
echo 'source "drivers/kernelsu/Kconfig"' >> drivers/Kconfig
# 3. 修改 drivers/Makefile
echo 'obj-$(CONFIG_KSU) += kernelsu/' >> drivers/Makefile
然后是最关键的手动Hook注入。因为关闭了CONFIG_KPROBES，``KernelSU需要手动在五个关键路径插入钩子：
// fs/exec.c - do_execveat_common() 函数前
extern bool ksu_execveat_hook __read_mostly;
extern int ksu_handle_execveat(...);
// 函数体内：
if (unlikely(ksu_execveat_hook))
ksu_handle_execveat(&fd, &filename, &argv, &envp, &flags);
else
ksu_handle_execveat_sucompat(&fd, &filename, &argv, &envp, &flags);
同样在fs/open.c、``fs/read_write.c、``fs/stat.c、``fs/devpts/inode.c 中注入对应Hook。具体代码参考KernelSU官方非GKI集成文档，这里不逐一赘述。
但有一个坑：KernelSU版本号。因为我们的drivers/kernelsu不是git子模块，版本号回落到默认值16，``Manager会报”版本过低”。在 drivers/kernelsu/Makefile 中硬编码：
ccflags-y += -DKSU_VERSION=11872
第三话：defconfig——成败在此一举
这是最烧脑的一关，因为Pixel 4a的触摸屏、振动器、ADSP等驱动都是以 .ko 模块形式躺在vendor分区的闭源二进制文件。
我们要做到：让内核的符号表与这些闭源模块兼容。经过实验，关键配置如下：
# arch/arm64/configs/sunfish_defconfig 关键修改：
CONFIG_MODVERSIONS=y # 必须！匹配模块的modversions标志
CONFIG_MODULE_FORCE_LOAD=y # 辅助：允许强制加载
CONFIG_LOCALVERSION="-g92e0d94b6cba" # vermagic字符串一模不两样
CONFIG_LOCALVERSION_AUTO=n # 别自动追加dirty后缀
# KernelSU配置
CONFIG_KSU=y
CONFIG_KSU_MANUAL_HOOK=y
# 这三个驱动绝对不能built-in，必须用vendor的.ko！
CONFIG_TOUCHSCREEN_HEATMAP=m
CONFIG_INPUT_DRV2624_HAPTICS=m
# CONFIG_TOUCHSCREEN_ST is not set # 内核自带的不含TBN支持，删掉！
一个教训:如果你把 TOUCHSCREEN_HEATMAP 或 DRV2624 设成 =y，它们会与vendor的 .ko 产生符号冲突，导致 ftm5.ko（触摸屏）加载失败。
第四话：CRC校验——一场不对等的战争
配置搞定，编译刷机。结果？/proc/modules 一行都没有！
原来开启了 CONFIG_MODVERSIONS 之后，内核加载模块时会逐个校验符号CRC。我们用 objdump -s -j __versions 查看闭源模块期望的CRC，再用自编译内核的 Module.symvers 对比，发现：
| | | | | | — | — | — | — | | 符号 | 模块期望CRC | 自编译内核CRC | 结论 | | module_layout | 0x92a602f9 | 0x6147625b | ❌ 不匹配 | | printk | 0x985558a1 | 0x985558a1 | ✅ 匹配 |
根源在于我们去除LTO/CFI改变了 module_layout 的结构体布局。CRC值不对，模块一个都加载不了。
暴力解法——修改 kernel/module.c，跳过所有CRC校验：
// 约1282行，check_version() 函数体直接改成：
static int check_version(...) { return 1; }
// 约1331行，check_modstruct_version() 同理：
static inline int check_modstruct_version(...) { return 1; }
重新编译，/proc/modules 终于出现了36个模块。
第五话：最后的钉子——触摸屏不灵
模块加载了，系统能进桌面，能adb连接，但屏幕戳烂都没反应。
检查 /proc/modules，发现少了 ftm5.ko、``heatmap.ko、``drv2624.ko 这三位。回头看defconfig——我之前脑子一热把他们设成=y了！Vendor分区里又有同样的模块，符号冲突导致加载失败。
修正：
# 删除CONFIG_TOUCHSCREEN_ST（不支持=m），其他改成模块
# CONFIG_TOUCHSCREEN_ST is not set
CONFIG_TOUCHSCREEN_HEATMAP=m
CONFIG_INPUT_DRV2624_HAPTICS=m
重新编译刷机，getevent -l 终于出现了 fts 设备节点。
大结局：完整编译打包流程
cd /mnt/sda1/shiyue/sunfish-kernel
# 1. 生成.config（必须mrproper确保配置干净）
make mrproper
make ARCH=arm64 \
CC=/mnt/sda1/shiyue/clang/clang-r416183b/clang/bin/clang-wrap \
LD=/mnt/sda1/shiyue/clang/clang-r416183b/clang/bin/ld.lld \
CLANG_TRIPLE=aarch64-linux-gnu- \
CROSS_COMPILE=aarch64-linux-gnu- \
CROSS_COMPILE_ARM32=arm-linux-gnueabihf- \
LLVM=1 LLVM_IAS=1 \
sunfish_defconfig
# 2. 编译（增量编译可省略mrproper和defconfig步骤）
make -j$(nproc) ARCH=arm64 \
CC=/mnt/sda1/shiyue/clang/clang-r416183b/clang/bin/clang-wrap \
LD=/mnt/sda1/shiyue/clang/clang-r416183b/clang/bin/ld.lld \
CLANG_TRIPLE=aarch64-linux-gnu- \
CROSS_COMPILE=aarch64-linux-gnu- \
CROSS_COMPILE_ARM32=arm-linux-gnueabihf- \
LLVM=1 LLVM_IAS=1 \
LOCALVERSION="" \
Image.lz4 2>&1 | tee /mnt/sda1/shiyue/output/build-final.log
# 3. 打包boot.img
cp arch/arm64/boot/Image.lz4 /mnt/sda1/shiyue/magiskboot/fresh_unpack/kernel
cd /mnt/sda1/shiyue/magiskboot/fresh_unpack
../magiskboot repack stock-boot.img ../output/new-boot.img
# 4. 刷入测试（先临时启动，确认无误再正式写入）
fastboot boot new-boot.img
# 验证模块加载：/proc/modules 应显示39个，包含ftm5、heatmap、drv2624
# 验证触摸：getevent -l 应出现 fts 设备，触摸正常
# 确认无误后：
fastboot flash boot new-boot.img
# 5. 安装KernelSU Manager (v0.9.5对应版本)
adb install KernelSU_v0.9.5_11872-release.apk
镜像获取

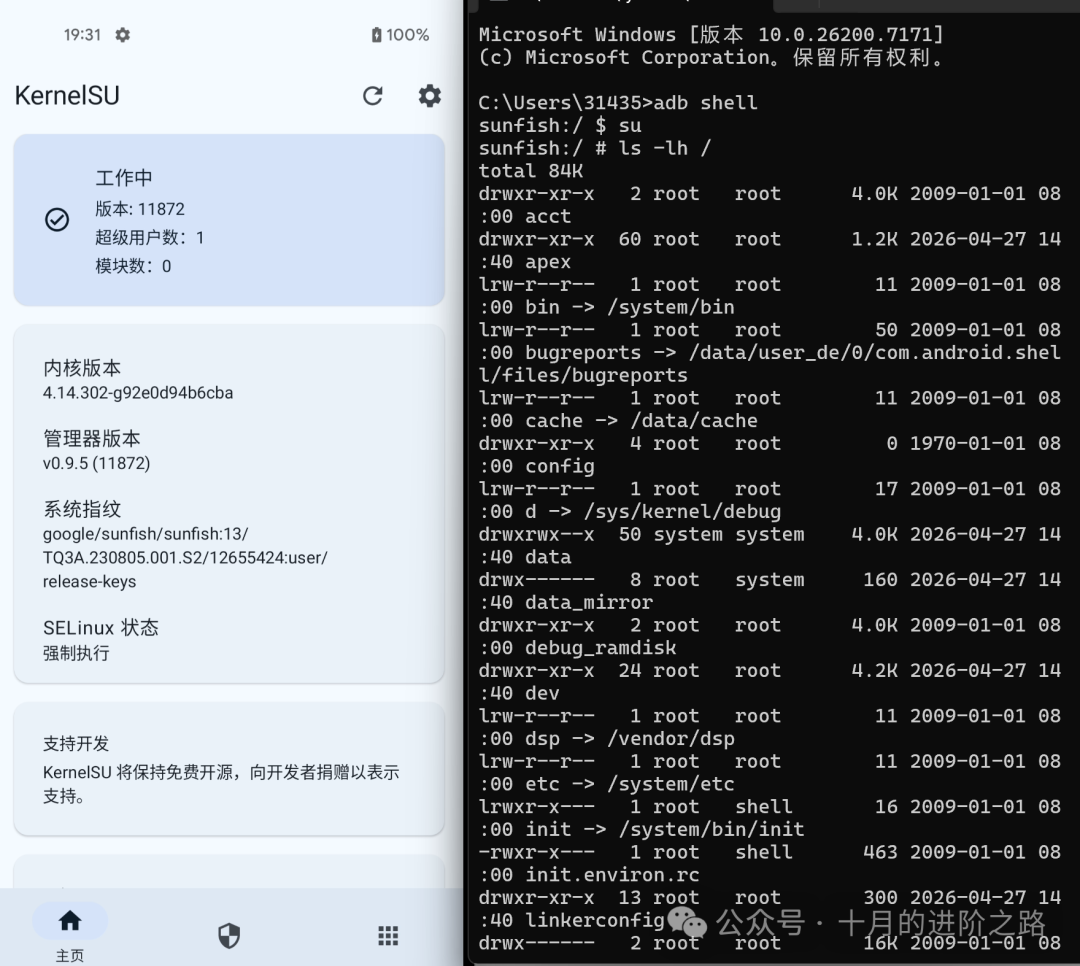

在公众号后台回复KernelSU，你将获取完整的项目源码，以及编译好的sunfish-KernelSU.img可直接刷入测试，不过对于设备刷入后可能出现的各类问题，本文不作任何保障与承诺，最后丢张图镇楼。
