在那个没有GPS的年代，美国B-52轰炸机如何用“星星”导航？

幻泉之洲

2026年4月22日 09:04 北京

在小说阅读器读本章

去阅读

上世纪60年代，美国B-52轰炸机装备了一套名为“自动天文罗盘”的复杂系统，核心是一台精妙的机械模拟计算机——“角度计算机”。它像一个缩小的机械宇宙，通过物理建模天球，实现在无GPS、无地面信号环境下，利用恒星进行自主导航和分析。这是一个电磁混合、即将被数字世界淘汰的过渡技术绝唱。

天文罗盘：一个被遗忘的导航时代

GPS出现前，飞机怎么找路？一个关键方法叫“天文导航”：靠太阳、星星、行星的位置来定位。

这办法说起来挺靠谱：精度不错，无法干扰，也不需要地面基站。但手动操作起来，那是真费劲、真花时间。

到了60年代初，工程师们为B-52轰炸机搞出了一套自动化系统，能自动追踪恒星并计算导航数据。那会儿数字计算机还不中用，所以这套星体追踪系统依赖一台名为“角度计算机”的机电模拟计算机，来完成所有的三角学运算。

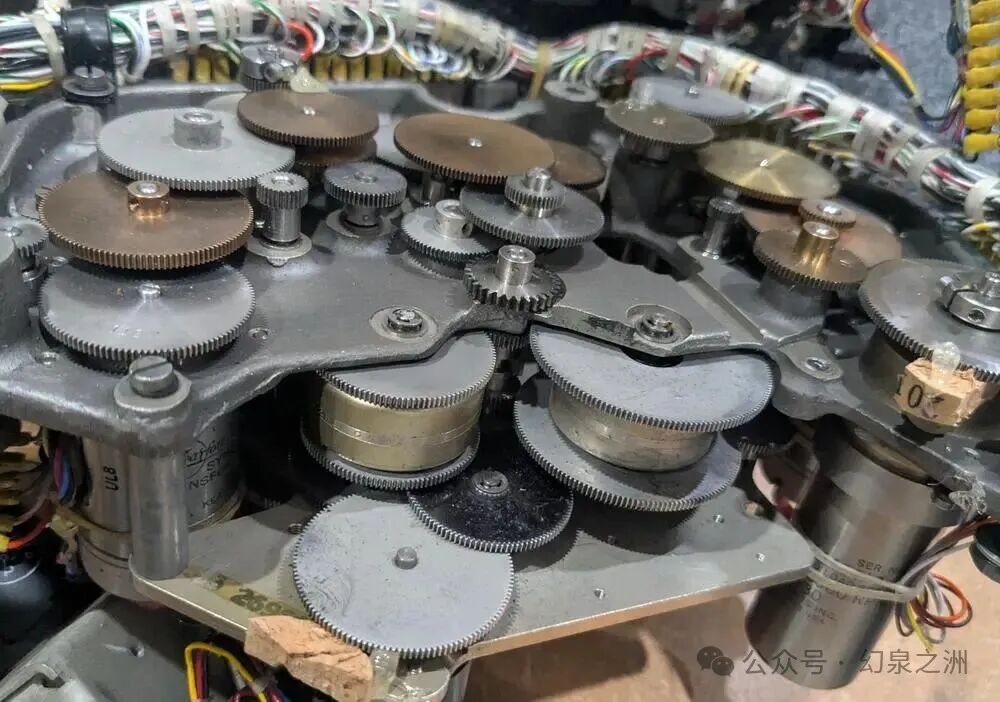

▲ 角度计算机的内部机械结构。看起来像陀螺仪？不，它完全不一样，没有任何旋转部件。

说它复杂，那是真复杂。但你细看，这东西既不是陀螺仪，也不是惯性测量单元(IMU)，内部根本没有东西在高速旋转。

它本质上是一个“天球”的物理模型。内部有一套精巧的装置，通过控制一个代表星星位置指针的移动，来实现计算。最终，通过被称为“同步机”的装置，电信号读取方位角和高度角，再通过一捆捆电线把导航信息传输出去。

整个B-52的天文罗盘系统，核心任务就是锁定一颗星，然后给出精度高达十分之一的航向指示。有了准确的航向，再配合后面会讲到的“等值位置线”方法，领航员就能推算飞机的位置。

这套系统的光学核心叫“星体追踪仪”，装在飞机顶部，带着一个凸出的玻璃罩。

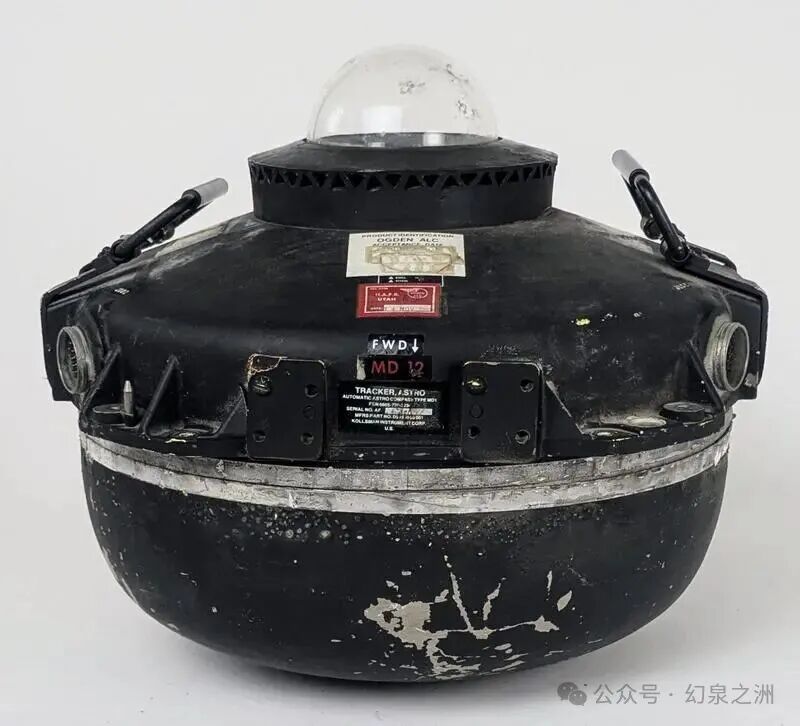

▲ 装在飞机顶上的天文追踪仪，那个塑料气泡是观测窗口。

追踪仪内部有望远镜，用光电倍增管探测星光。陀螺仪加一套复杂的马达系统形成了“稳定平台”，确保飞机再怎么晃，望远镜都能保持竖直。然后，通过一个可以旋转和俯仰的棱镜，对准目标恒星。

一个追踪仪，需要19个组件来伺候。

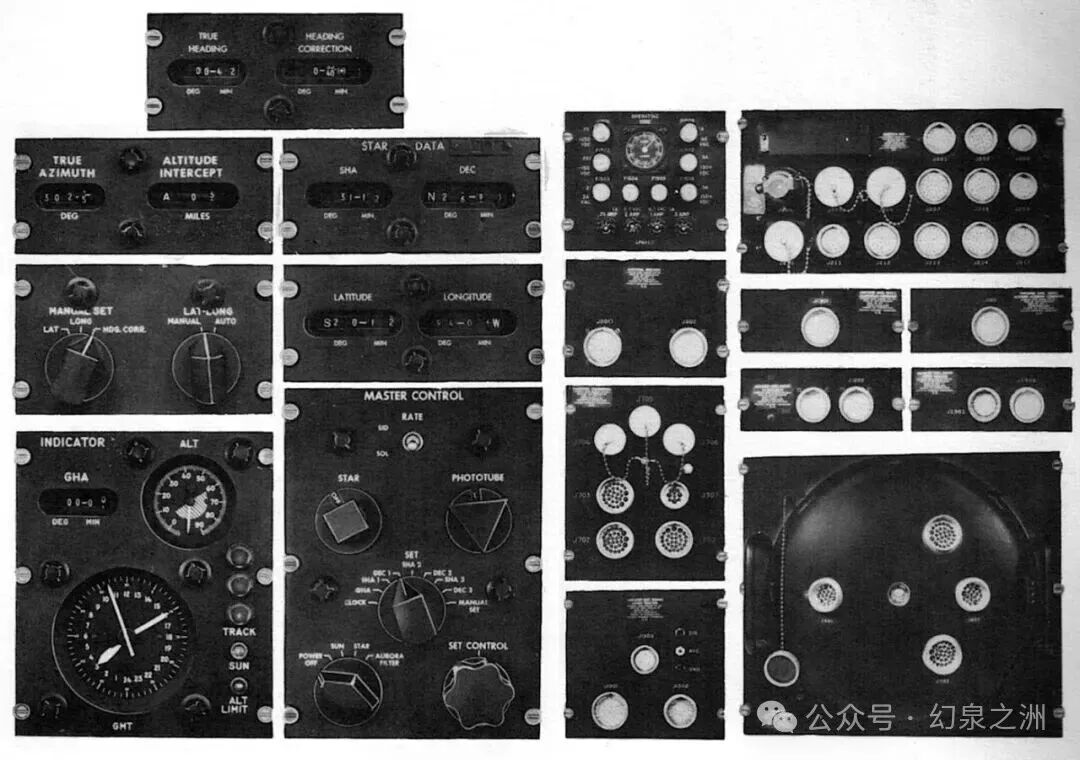

▲ 图片来自操作手册，显示了B-52导航员面板上的各种组件：位置线显示器、主控面板、航向指示器、数字显示板。

右边的十个匣子是放大器、计算机（角度计算机就在右下角）。左边九个面板和指示器，是领航员操作的家伙。

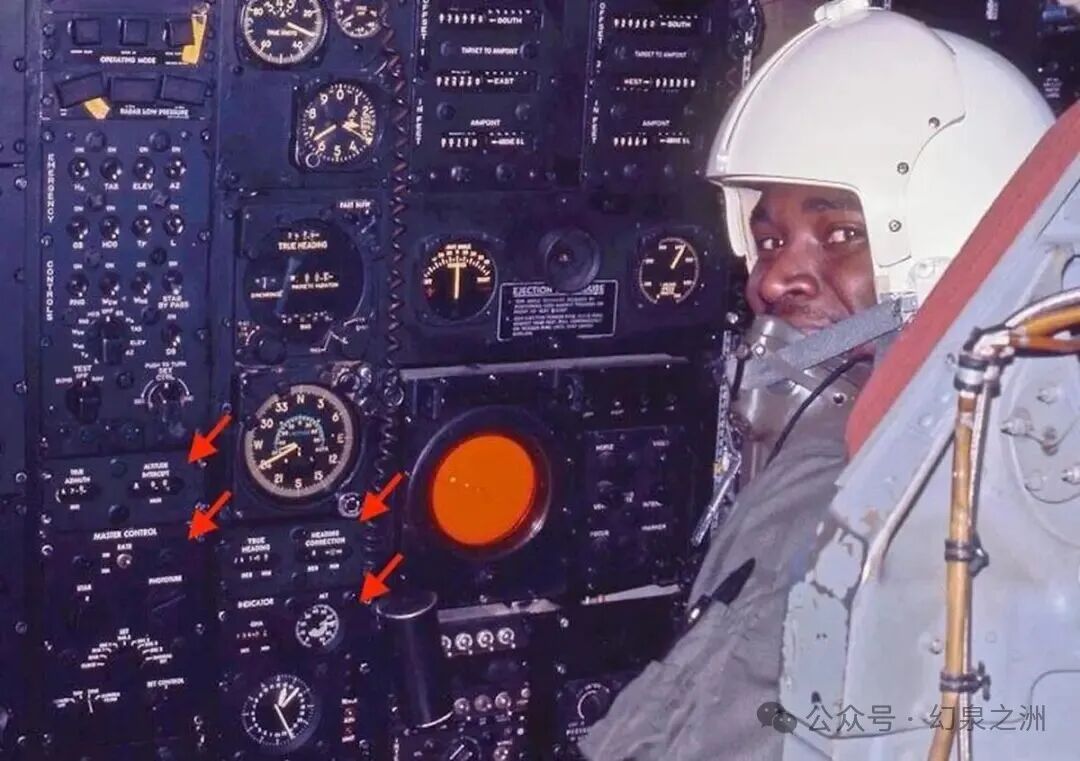

▲ 1972年，B-52轰炸机领航员战位实拍。箭头指出了天文罗盘的几个关键控制组件。

用“拧旋钮”输入宇宙数据

这套系统的操作界面，有种独特的复古魅力。它的交互逻辑是“一次输入一个值”。

首先，你在主控面板上选择一个要输入的数据类型，比如时钟时间、第一颗星的恒星时角，或者第三颗星的赤纬。然后，拧动“设置控制”旋钮，顺时针或逆时针翻找，直到找到正确的数值。

更绝的是，主控面板上的每个旋钮造型都不同，让领航员在昏暗的座舱里靠手感就能分辨。

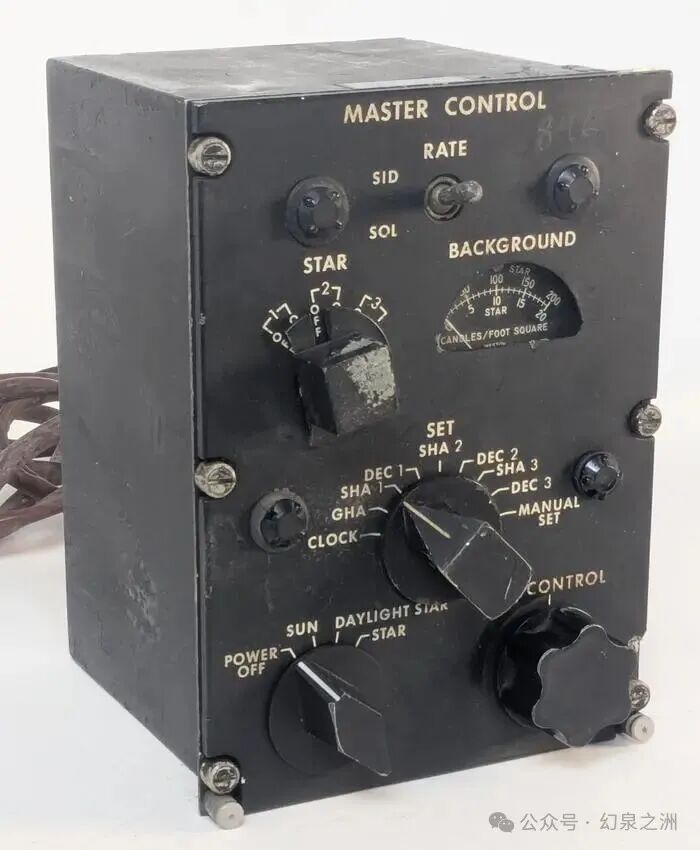

▲ 天文罗盘的主控面板，是导航员的主要操作界面。

每一个参数，比如恒星的时角和赤纬，都有一个独立的机电显示装置。这些数字显示，实际上是靠同步机控制的马达旋转模拟刻度盘来完成的。

系统一次能存三颗星的数据。为什么要三颗？这就是后面计算位置线的关键了。

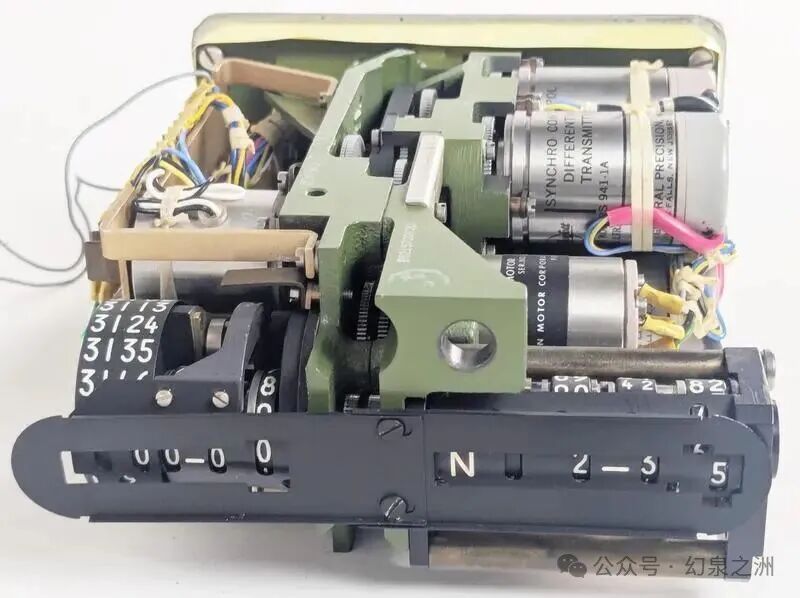

▲ 一个拆掉面板的“恒星数据显示器”，可以看到内部的机械刻度盘。

你可能会问，天上的星星、太阳、月亮位置时刻在变，领航员怎么知道输入什么数据？

答案是一本手册：《航空年鉴》。美军从1941年就开始每四个月出版一期，上面以每10分钟为间隔，密密麻麻地列着太阳、月亮、行星和重要标准点（比如“春分点”）的精确位置数据。恒星的位置则相对固定，有专门的星图。

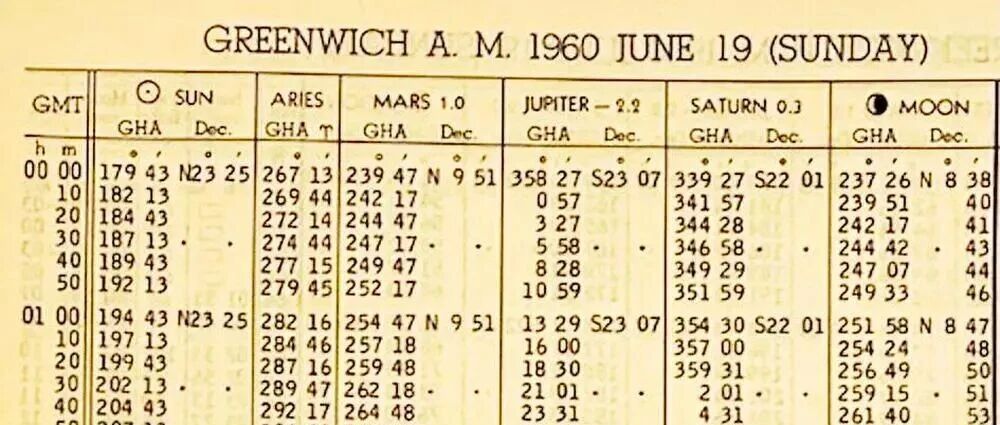

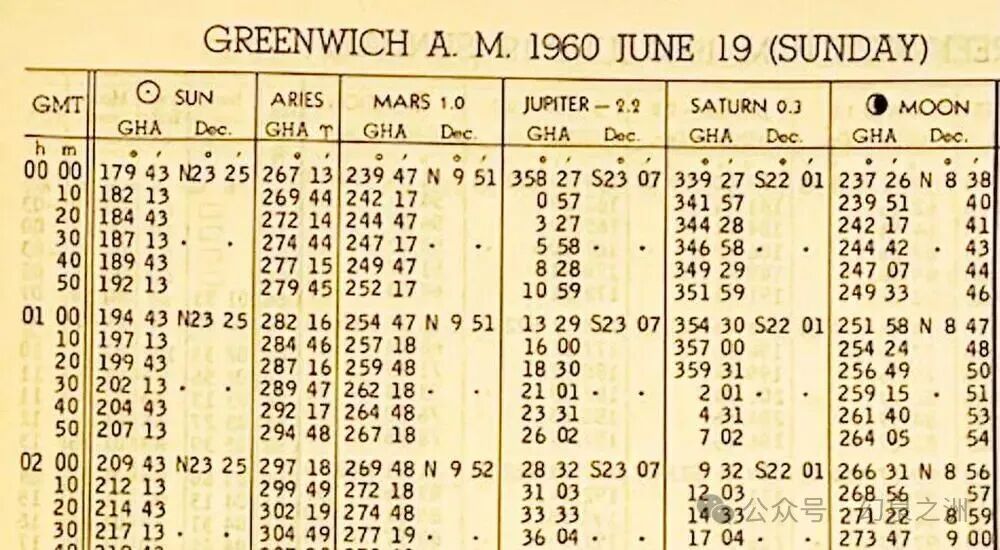

▲ 一份1960年的《航空年鉴》内页，宇宙的秘密就藏在这些表格里。

导航三角：如何把天上的点转化为飞机的方向？

《航空年鉴》给的是星星在“天球”这一假想全球坐标系的坐标，但导航系统需要知道的是飞机“本地”坐标系下的方位和高度。这中间涉及复杂的球面三角学和所谓的“导航三角”。

简单理解“方位角”和“高度角”。你站在自家院子，伸平手臂指向地平线，原地转一圈，指向的方向就是方位角。头顶正上方是“天顶”。现在把手臂从地平线抬起到天顶，划过的角度就是高度角。

这个坐标系的问题在于，它是基于你个人位置的。换个地方看同一颗星，方位和高度都不同。而地球在自转，这两个值还随时间不断变化。计算它们的公式满是正弦、余弦和反正切函数。

为什么这么复杂？看看星轨照片就明白了：地球自转让星星绕着北极星划圈。要画出这个圆圈，方位和角度的变化必然遵循三角规律。

▲ 星轨下的基特峰国家天文台。星星沿着圆形轨迹运动，这种运动规律需要通过球面三角计算才能表达。

接下来，我们看《航空年鉴》的坐标系。想象一个包裹着地球的“天球”。可以像定义地球经纬度那样，为星星定义“赤纬”（像纬度）和“恒星时角”（像经度）。

问题来了，测量恒星时角的起点（0度经线）是什么？你不能用地面的格林威治子午线，因为它跟着地球在转。

天文学家选了一个天文点：“春分点”。每年春分（约3月21日），太阳从天球南半球穿过天球赤道进入北半球的这个交叉点，被定义为“白羊座第一点”。

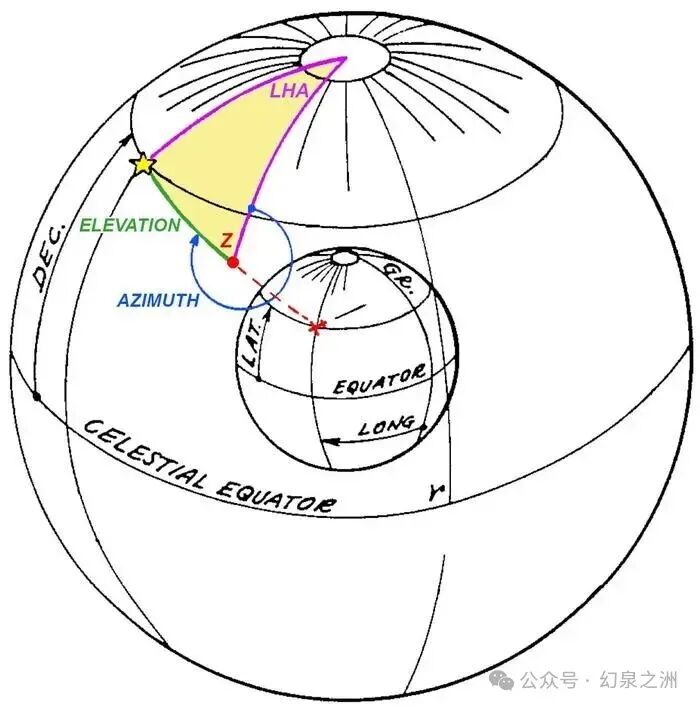

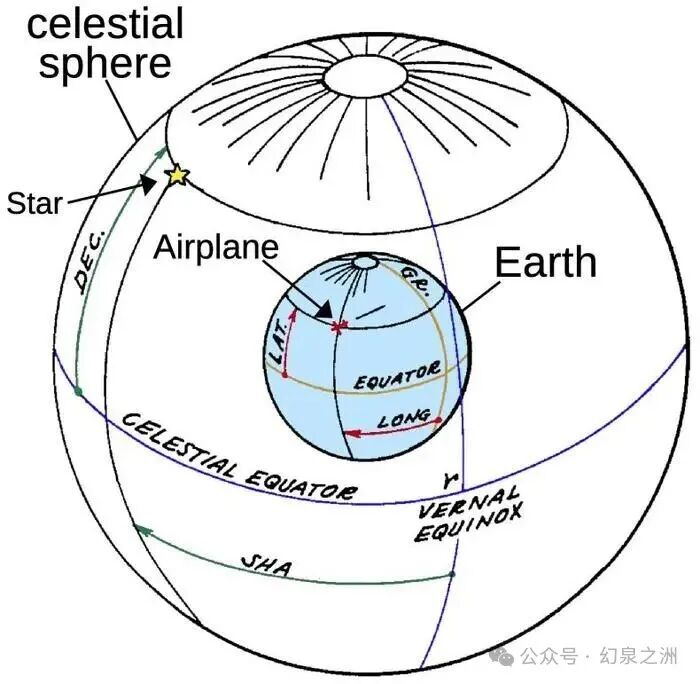

▲ 天球概念图。地球位于中心，恒星位置由恒星时角和赤纬描述，类似于地球上用经度和纬度描述飞机位置。

这里有个冷知识。古希腊天文学家喜帕恰斯在公元前130年定义这个点时，春分时太阳确实位于白羊座。但由于地球轴线的“岁差”现象（一个长达26000年的缓慢摆动），到今天，这个点已经挪到双鱼座了。

所以，星座命名其实挺“滞后”的。有人预测大约公元2600年它才会进入宝瓶座。这也解释了为什么有人争论“水瓶座时代”到底开始了没——也许60年代那阵风潮，只是灵光一现的预感。

把星球的“全球坐标”转换为“当地坐标”，最终需要解决一个球面上的黄色三角形——导航三角。它的三个顶点分别是：北极点、飞机正上方的天顶点、还有那颗星星。

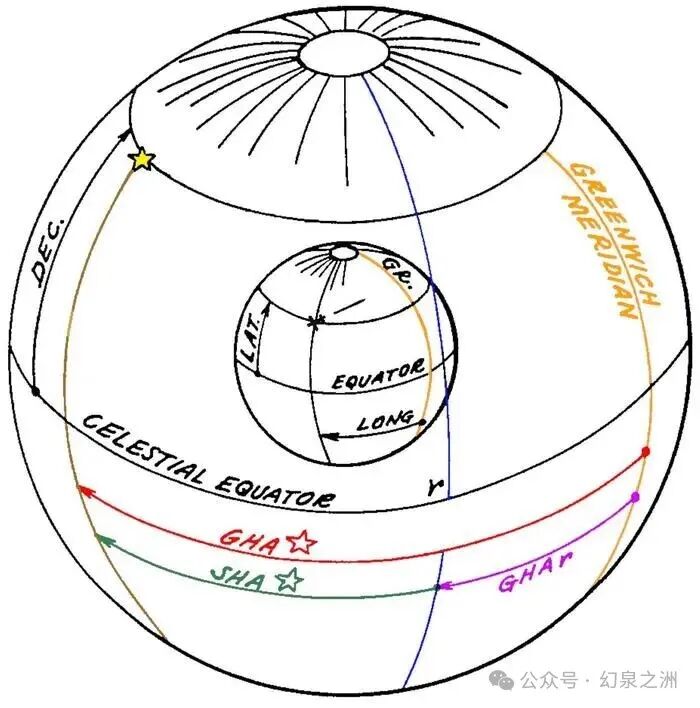

▲ 在球面上计算恒星的格林威治时角。

已知两条边和一个角后，利用球面三角公式，就能解算出我们需要的量：天顶点处的角度（即星星的方位角），以及第三条边长（通过它算出星星的高度角）。

过去，领航员靠一本厚厚的“高度方位表”来查数做计算。但B-52要自动化。怎么实现？这就轮到角度计算机上场了。

▲ 通过解算导航三角，最终可以获得高度角和方位角。

机械宇宙：角度计算机的终极奥义

角度计算机干的就是这件事：机械地解算导航三角。

它的思路简单又粗暴——直接造一个缩小的、物理的“天球”模型。这个模型是一个半径约6.7厘米的半球。

内部机械结构会在这个球面上移动一个“星体指针”。输入恒星赤纬，一个U形的“赤纬臂”上下摆动；输入“地方时角”，这根臂就绕着北极轴旋转，模拟地球自转（一个恒星日转一圈）；再输入飞机所在的纬度，整个装置会上下移动进行调整。

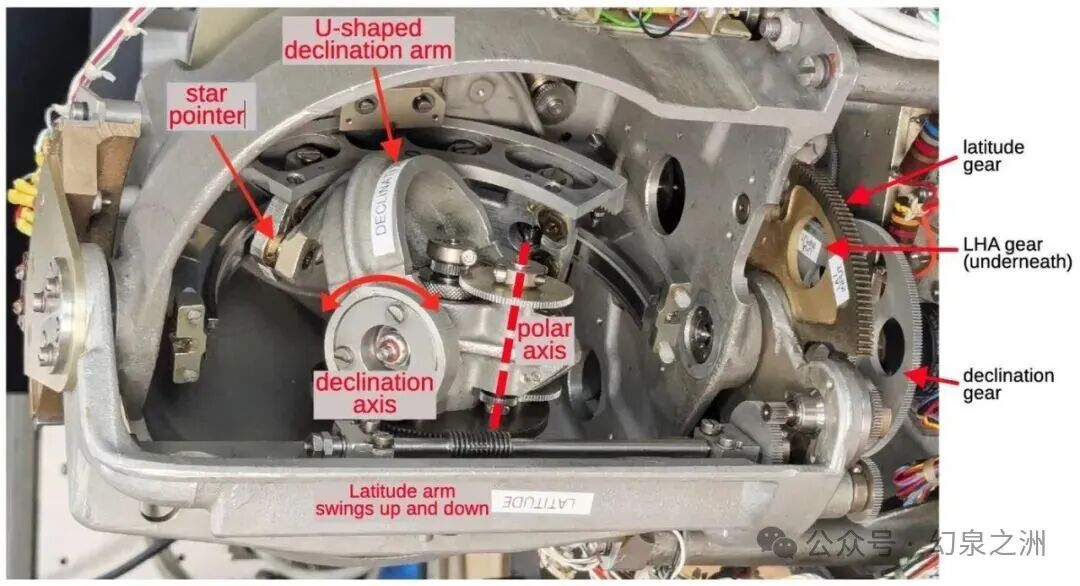

▲ 角度计算机的输入机制示意图。三个输入齿轮分别对应纬度、地方时角和赤纬。

指针动了，如何输出方位和高度的结果呢？靠的是一个关键部件：半圆形的“方位弧”。它代表从地平线到天顶的弧线，并始终对准一个特定的方位。

星体指针通过一个滑块连接到方位弧。指针移动时，滑块沿方位弧滑动（这决定了高度角），同时整个方位弧自身也在旋转（这决定了方位角）。最终，方位弧转动一个齿轮输出方位信号，滑块上的齿带动另一个齿轮输出高度信号。

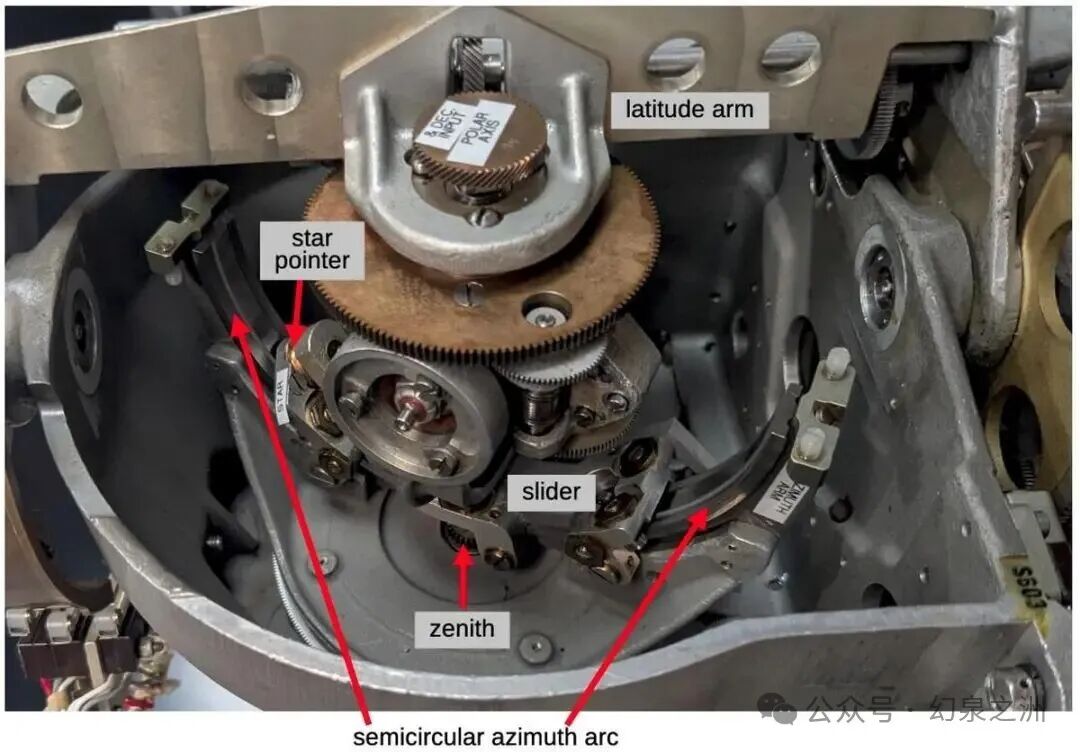

▲ 角度计算机的输出机制。注意此时纬度臂被抬高到接近极地纬度，星体运动和输出机制的关系也随之改变。

从背面看，这台设备布满了同步发射机、同步控制变压器和各种马达。计算是机械的，但驱动和信号传递全是电气的。

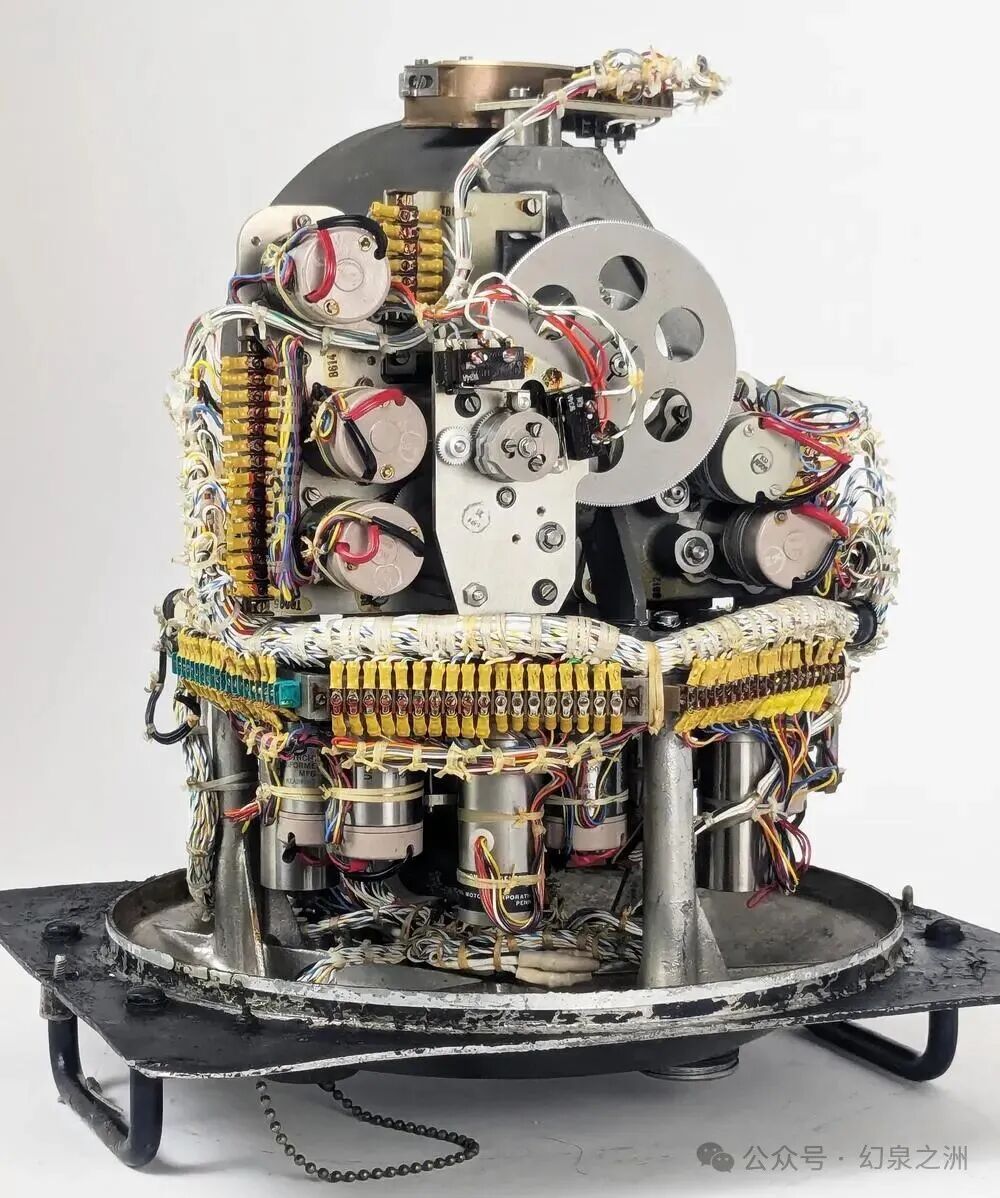

▲ 角度计算机的后视图，可以看到密密麻麻的电气接口和马达。

打开它，里面是更复杂的齿轮组和负责加减运算的“差速器”总成。

▲ 角度计算机内部复杂的齿轮系。

位置线：如何用星星画圈来定位？

天文罗盘的主要输出是航向，但它也能帮飞机定位，用的方法叫“等值位置线”——这个1837年发明的技术，在航海时代被广泛使用，也适用于飞机。

举个例子，如果你看到一颗星星正好在你头顶，那它和地平线的夹角（高度角）就是90度。这时，你脚下的地球表面那一点，叫“星下点”。

如果你瞬间移动到任意方向60海里外，这颗星的高度角会变成89度。因为一个航海里的定义，正好对应角度的1/60度（1角分）。换句话说，高度角变化1°，说明你离星下点的距离变了60海里。

假设你在太平洋上，大概知道自己在哪儿（误差100海里内）。你选一颗星，从地图上你预估的位置计算一下，理论上这颗星的高度角应该是50度。结果你一测，是51度。

这说明你其实在另一个圆圈上——它距离那个遥远的星下点，比你预估的位置近了60海里。因为圆圈很大，在你附近那一小段基本可以当成一条直线。所以，你在地图上从预估点向星星的方向挪60海里，画一条垂直线。这就是“位置线”，你飞机大概率就在这条线上。

一条线不够。你再选另一片天空的星星，按同样流程，画出第二条位置线。两条线会交叉，交点就是你的可能位置。通常还会用第三颗星画第三条线来交叉验证，提高精度。

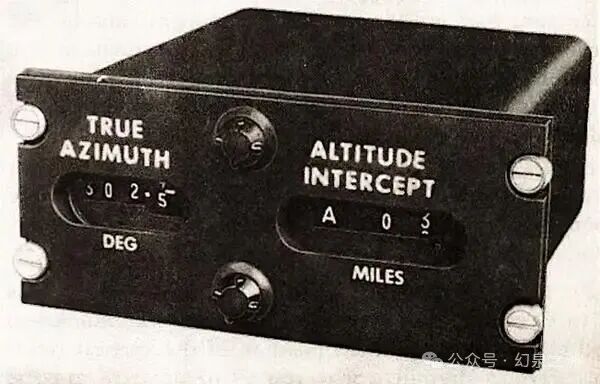

▲ 天文罗盘系统中的“位置线显示面板”。注意这里的“高度”是指星体高度角，不是飞机飞行高度。

天文罗盘的显示器会告诉领航员星的方位，以及预估位置到那条位置线的距离（叫“高度截距”）。画几条线，一交叉，位置就定了。

当然，实际工作更头疼：测量需要时间，飞机在这期间已经飞了几十海里，风的影响、数据误差都得考虑进去。即便有自动化系统，领航员依然要和不确定性与误差作斗争。

---

一个时代的尾声：机电过渡技术的绝唱

角度计算机是一个技术过渡时期的遗物：当机械模拟计算机是解决问题的最佳选择，但电信号又必须介入的时代。

天文罗盘的设计师们当年其实考虑过其他方案。一种是小型机电装置“分解器”。靠一堆分解器和放大器组合来实现，但因为体积和电源稳定性问题被否了。另一种是数字计算机。但在1963年，这个选项意味着昂贵、缓慢和不可靠。

最后胜出的方案，就是造一个物理天球模型。

所以，你看角度计算机，会觉得很奇特：它站在机械物理、电路、电子管和早期固态电子元件不安的交汇点上。它生逢其时，但很快就会被即将席卷一切的微型数字计算机彻底淘汰。

这台设备外部看上去极其普通，就是一个黑色圆柱体。但它甚至像汽车轮胎一样，用了一个气门芯（施拉德阀）来填充干燥氮气进行密封，以保护精密机械。

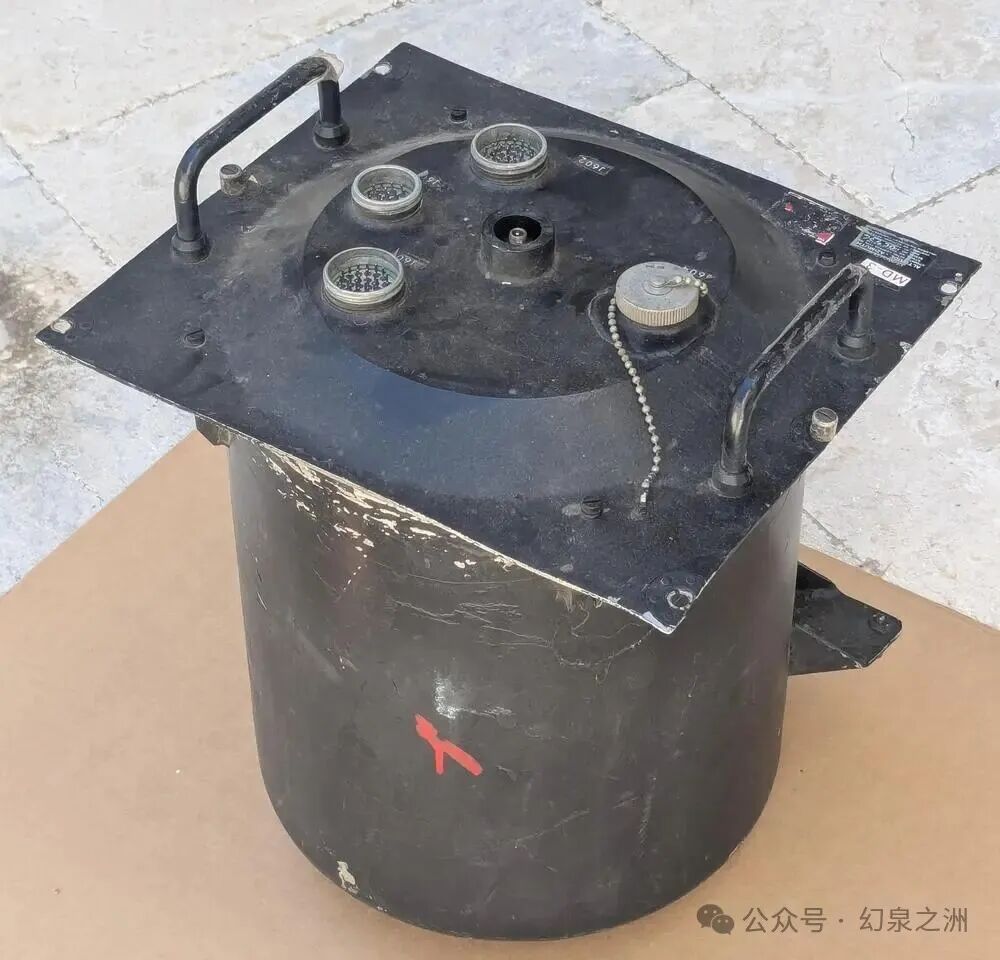

▲ 角度计算机的外壳，就是一个不起眼的黑色圆柱罐子。

设计师为它设计了搜寻模式，精度要求并不苛刻。追踪仪能进行螺旋形扫描，覆盖方位角±4°，高度角±2.5°的范围。这可比月亮的宽度（约0.5°）大多了，瞄准不算太难。

让我们从两个视角来看整个天文罗盘系统，它复杂得令人咋舌。

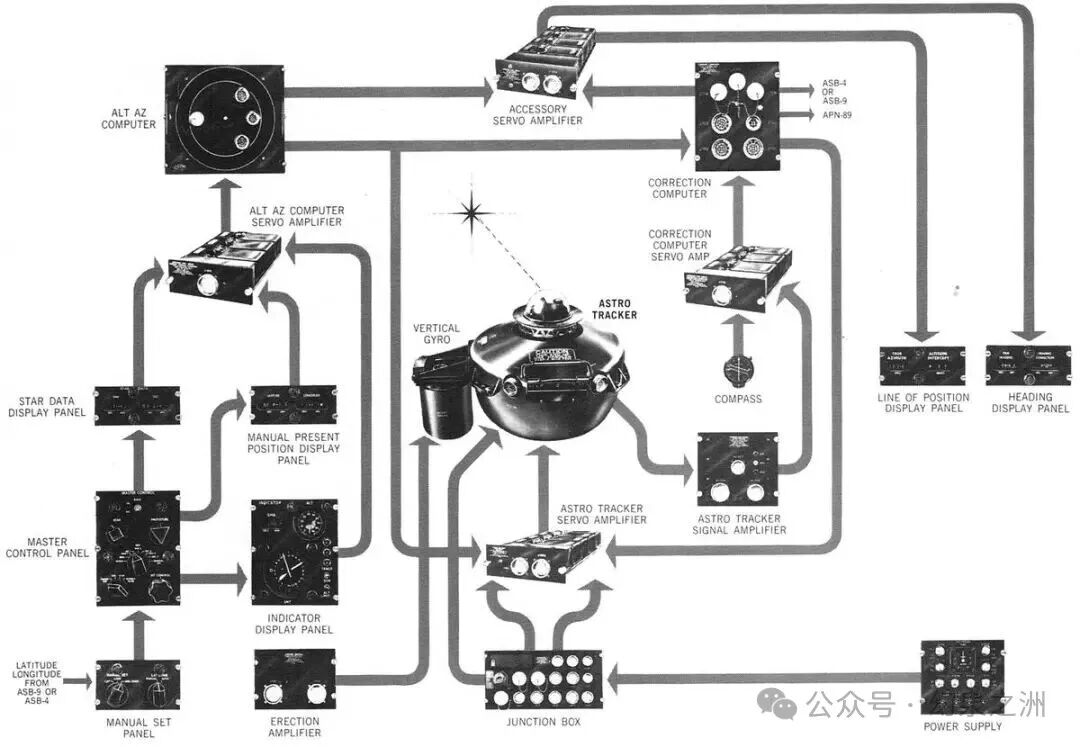

▲ 天文罗盘系统各组件物理连接图。角度计算机在这里被称为“高度-方位计算机”。

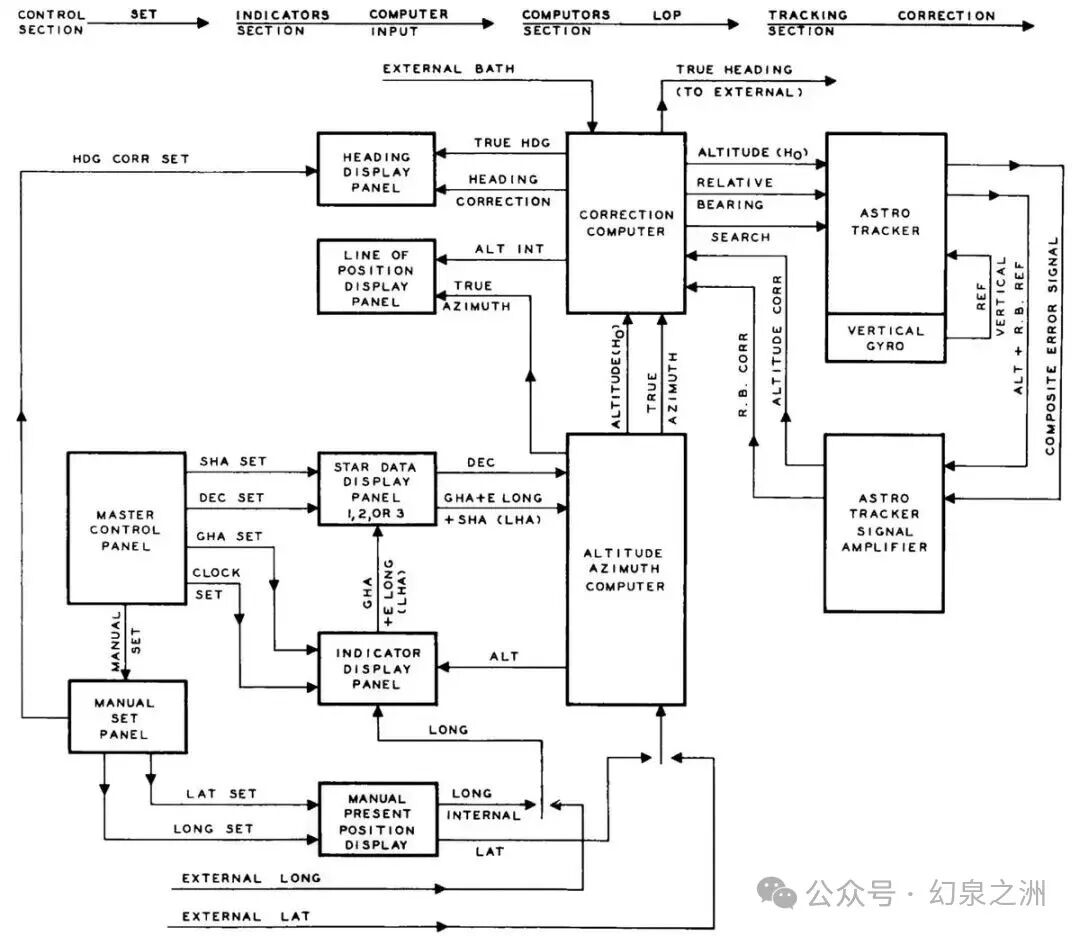

▲ 天文罗盘系统的数据流框图。显示了信息在各组件间如何传递。

说实话，以现代眼光看，这套系统笨重、专精、且维护难度极高。但正是这些“笨办法”背后的巧思——把宇宙规律装进一个充满齿轮、杠杆和线缆的金属盒子里，支撑着战略轰炸机在没有卫星信号的年代飞向远方。它不是未来，却是通往未来的路上一块坚实的垫脚石。

---
