Docker 入门之overlay网络
原创
一只岸上的鱼 一只岸上的鱼
一只岸上的鱼
2026年4月10日 09:16 江苏
前序
推荐先看过之前的入门文章：
- Docker 入门之基本概念
- 入门之overlay网络
什么是什么是Overlay网络？
Overlay网络，顾名思义，是一种“覆盖”在现有物理网络（Underlay）之上的虚拟网络层。它通过在底层IP网络之上封装额外的网络层，实现逻辑上的网络隔离和扩展。
其核心工作原理基于**VXLAN（Virtual Extensible LAN）**技术。 这里省略一万字关于VXLAN的介绍，感兴趣的同学可以自行查阅。
什么时候用overlay网络？
当你知道overlay网络的基础就是vxlan之后，那么就差不多知道时候适用overlay网络了。
- 多主机的容器编排
- 分布式集群的容器编排
- 多租户的网络隔离
如何使用overlay网络？
适用overlay网络的方式和你使用的编排工具有关，他也需要各种插件的配合才能完成，但是今天就以最简单的docker swarm为例，来演示如何使用overlay网络。
这是Overlay网络最原生、最无缝的集成场景,也是最轻量级的场景，非常使用节点不多的集群，比如10个点以下的。不想资源被k8s这种重型的编排工具占据了。
搭建基于docker swarm的overlay网络
主机（节点）环境准备和确认：
# 确认内核转发sysctl -w net.ipv4.ip_forward=1
# docker版本docker version
防火墙规则：
iptables -A INPUT -p tcp -m multiport --dports 2377,7946,4789 -j ACCEPT
TCP 2377：Swarm集群管理端口，用于管理节点与工作节点的安全通信。 TCP/UDP 7946：用于节点间发现（Gossip协议），维护集群成员状态。 UDP 4789：VXLAN数据平面端口
为了实验环境，我直接关了防火墙！但是如果你没关，需要记得放行这些端口，最好是指定对端ip的放行
创建集群
- 管理节点

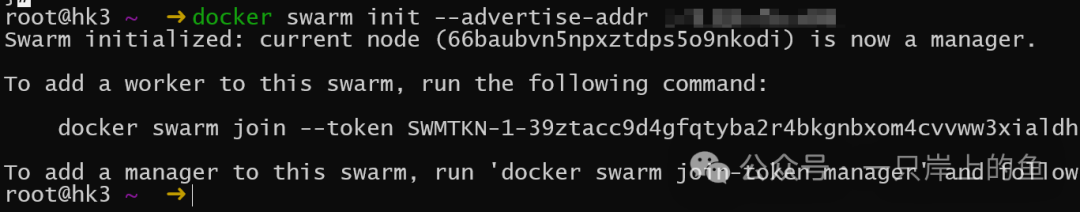

docker swarm init --advertise-addr xxxxx
- 工作节点（这条命令的token是上一个命令输出的）
docker swarm join --token xxxx xxx
管理节点不干活，所以至少准备2个work节点，才能正常使用overlay网络。
检查节点：
在管理节点执行：

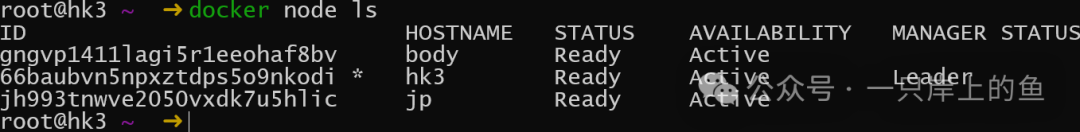

docker node ls
创建overlay网络
在管理节点上创建：

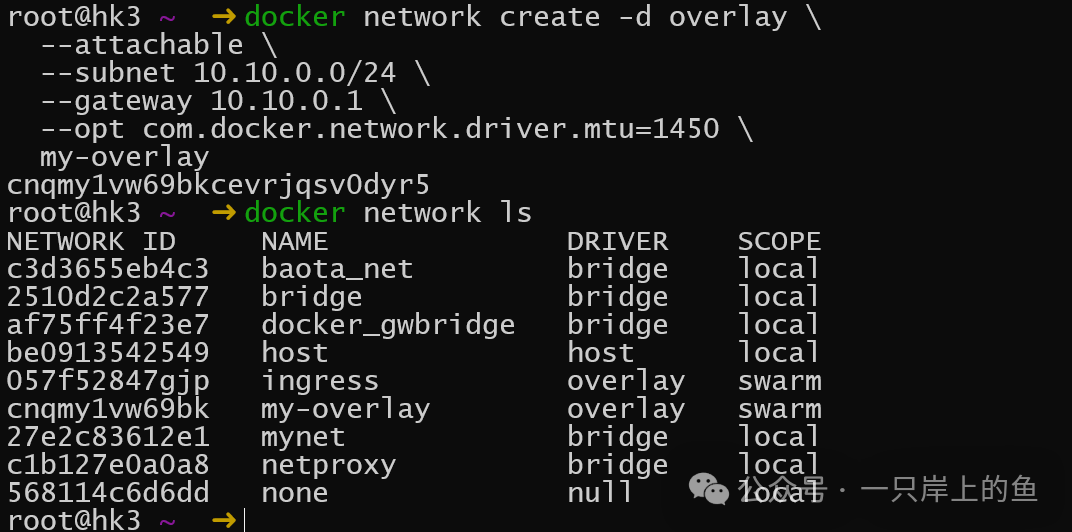

docker network create -d overlay \ --attachable \ --subnet 10.10.0.0/24 \ --gateway 10.10.0.1 \ --opt com.docker.network.driver.mtu=1450 \ my-overlay
这里补充说一下mtu： VXLAN封装会增加约50字节的头部开销。为避免数据包分片导致性能下降
部署服务

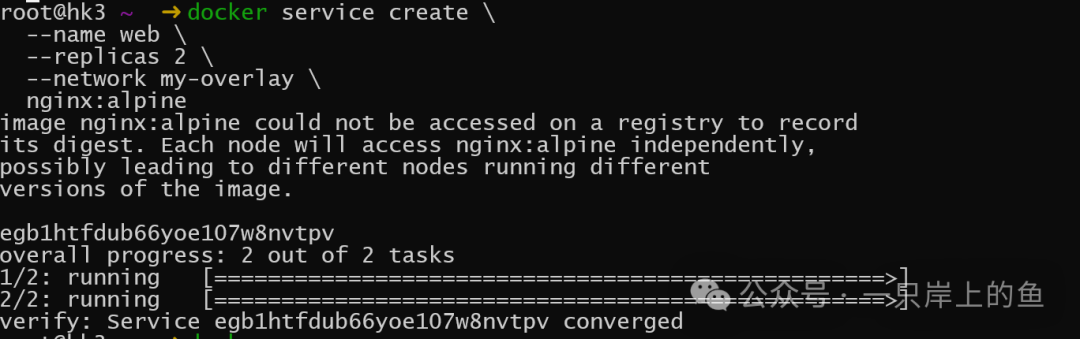

# 部署一个Nginx服务，拥有2个副本，并自动接入my-overlay网络docker service create \ --name web \ --replicas 2 \ --network my-overlay \ nginx:alpine
Swarm调度器会将两个容器副本分配到集群中的节点上。它们通过my-overlay网络直接通信，并通过服务名web实现内部发现和负载均衡
查看一下每个节点上的容器：
docker ps
测试
找一个节点，进入容器：

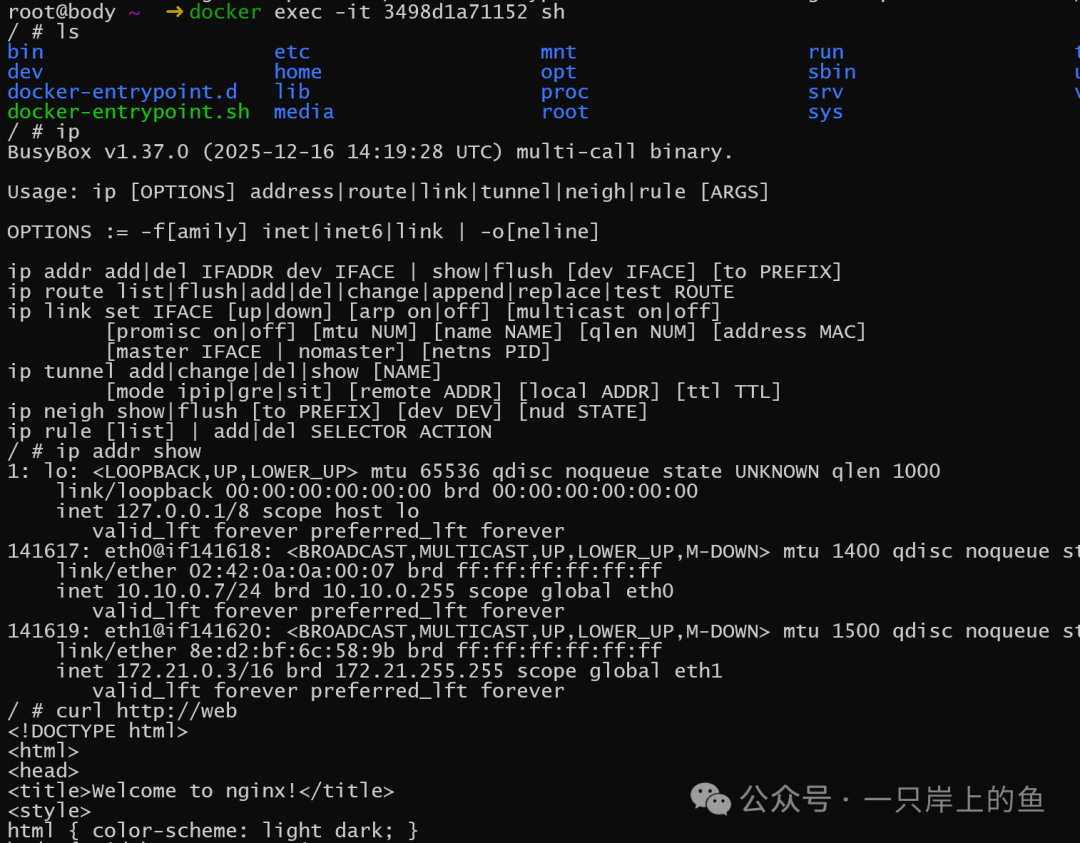

docker exec -it 3498d1a71152 sh
ip addr show
curl http://web
在任一节点的宿主机上执行：

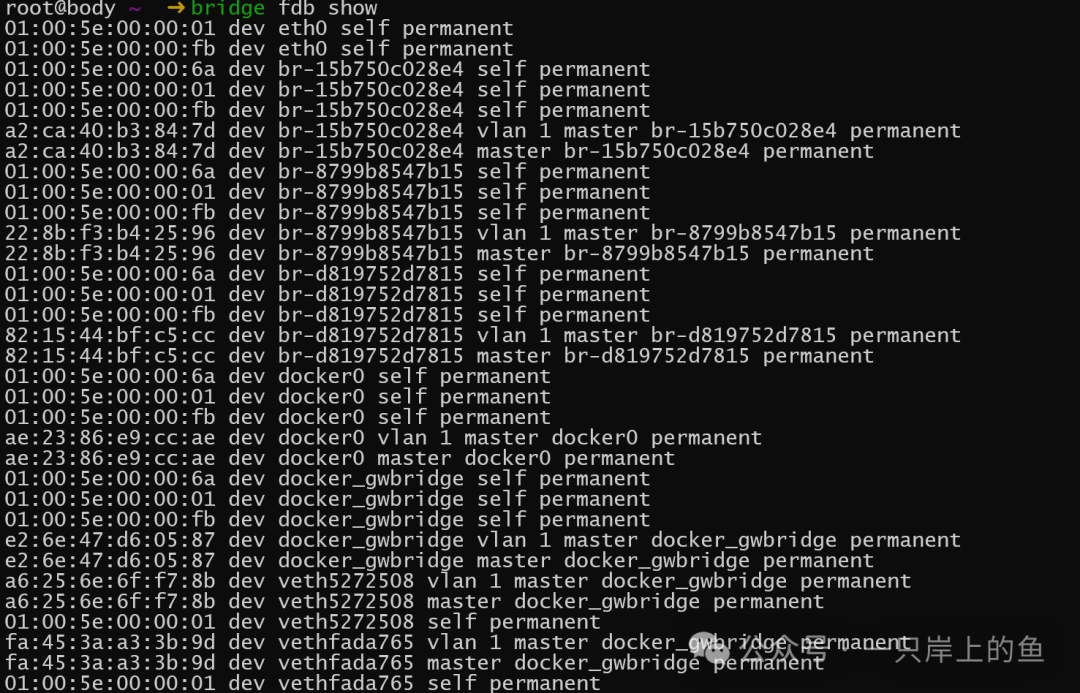

bridge fdb show
可以看到vlan 信息
小结
Overlay网络适用于Docker Swarm集群环境或需要简单配置且不依赖第三方工具的场景。
其他常用命令
# 1. 节点操作docker node update --availability pause <节点ID> #暂停节点，不再接收新任务，但现有任务继续运行。docker node update --availability drain <节点ID> #排空节点，不接收新任务且现有任务迁移到其他节点。docker node update --availability active <节点ID> #恢复节点为活动状态
# 2. 节点退出集群docker swarm leave
# 3. 查看服务状态docker service lsdocker service ps my-app
# 4 缩减到2个副本docker service scale web-service=2
# 5. 扩展服务docker service scale my-app=5
# 6. 更新服务镜像docker service update --image nginx:latest my-app
# 7. 监控服务日志docker service logs -f my-app
# 8. 服务维护时排空节点docker node update --availability drain <节点ID>
# 9. 删除服务docker service rm my-app
