新功能发布—PLC固件提取分析

PLC（可编程逻辑控制器，Programmable Logic Controller）是一种专为工业环境设计的数字运算操作电子系统，通过可编程存储器执行逻辑运算、顺序控制、定时计数等指令，实现对各类机械设备与生产过程的自动化控制，其核心特点在于高可靠性、强实时性以及模块化架构，能够在严苛工业条件下长期稳定运行。作为现代工业自动化的核心控制节点，PLC广泛应用于制造业产线、电力系统、石油化工、轨道交通等关键基础设施领域，承担着设备协调、流程管控与数据采集的重要职能。

随着工业互联网与智能制造的深度发展，PLC逐渐从封闭的专用系统走向开放互联，其安全性因而成为工业安全领域不可忽视的关键议题。然而，PLC的设计初衷以功能安全与物理可靠性为首要目标，网络安全机制在早期架构中长期处于缺位状态，这一历史性的设计取向导致大量现役设备仍沿用早期缺乏认证、授权与加密机制的通信协议，攻击者一旦接入工业网络，即可通过协议解析、指令注入或中间人攻击等方式实现对设备控制逻辑的未授权篡改。在此背景下，PLC固件提取分析具有不可替代的战略价值。

北京数缘科技有限公司对固件提取分析套件进行了升级，使其能够支持PLC固件提取分析工作。新功能主要集成在MathMagic Extractor软件（以下简称Extractor）上，具体内容如下：

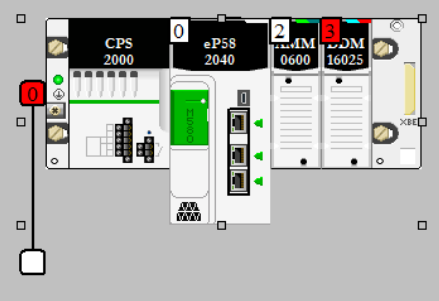

本文中以一套完整的Modicon M340 PLC系统为例进行固件提取实验，系统由以下模块组成：CPS2000电源模块提供系统电源，P582040作为控制模块执行用户程序，AMM0600处理模拟量信号用于过程控制，DDM16025处理开关量信号用于设备启停与状态监测，具体连接如下图所示。

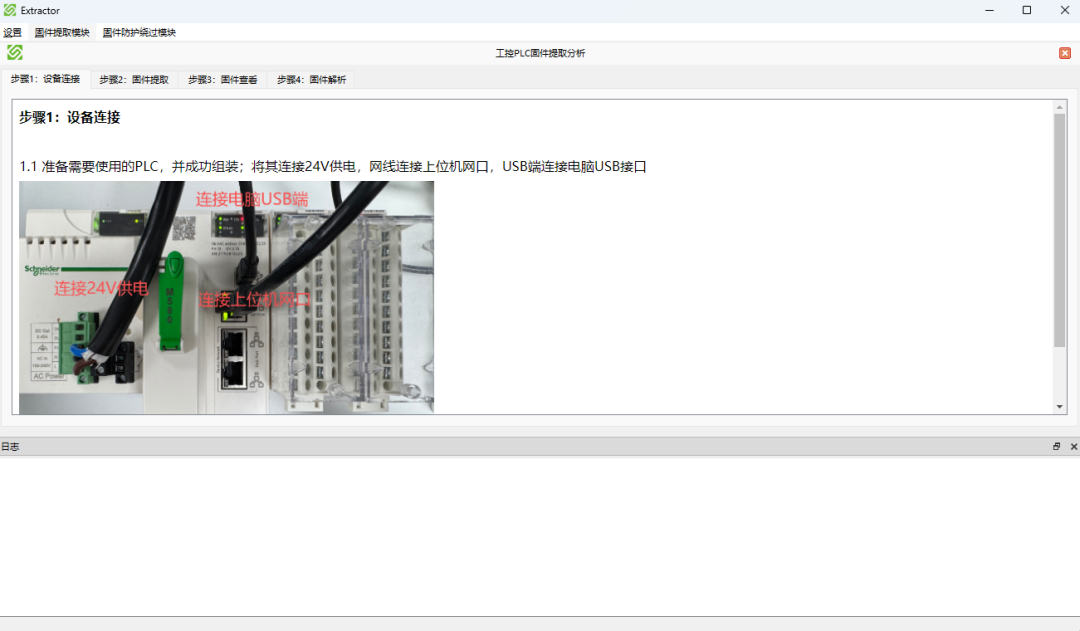

首先进行设备连接，准备需要使用的PLC，并成功组装；将其连接24V供电，网线连接上位机网口。功能界面如下图所示：

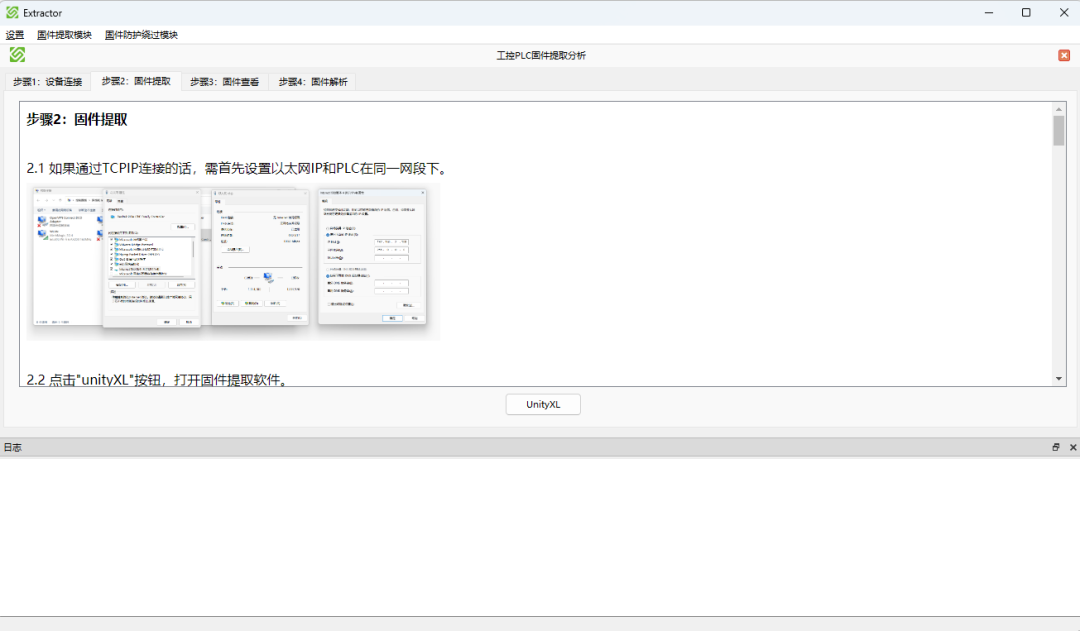

接着进行固件提取，Extractor支持调用施耐德官方提供的UnityXL软件进行固件提取保存，具体如下图所示：

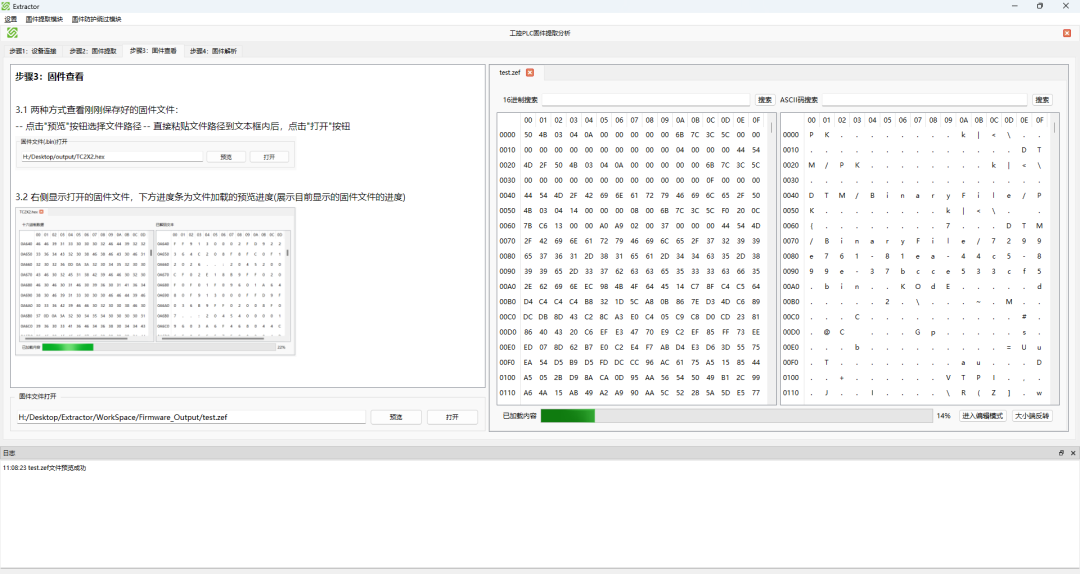

同时，Extractor支持对保存的固件进行查看，具体如下图所示：

最后，Extractor支持对PLC的固件进行解析，生成具体的固件提取分析报告，具体如下图所示：

从报告中可以看到成功恢复出固件中包含的项目的基本信息、可能存在的IP地址配置、硬件模块列表、系统变量表以及PLC中的梯形图逻辑等。

以上为本次新增PLC固件提取分析功能的主要内容。新增功能操作流程简单、结果表达直观。希望本文能够对您有所帮助，也希望您能够在评论区中提出自己的相关需求或建议，我们将持续关注用户需求，竭诚为您服务。
