前言

这几年来，我一直在研究远程桌面技术，市面上便宜好用的远程桌面软件并不多，因此我一直想做一套比较好的远程桌面系统。远程桌面的核心是抓屏、传输和渲染。

我为此储备了一些基于WebRTC的技术，由于这个目前还在学习中，思路不成熟，暂时不提。

另外一种就是基于传统的GDI抓屏，为此我很早就研究了VNC的源码（包括RealVNC和tigerVNC等源码），并且由于这款软件的代码的实用性比较大，我在《C/C++编程实战训练营》中也给小伙伴们拆解了这套源码，由于大多数同学的目的对Windows图形方面的内容不是特别关注，因此在训练营拆解这些源码时，这块的内容讲的比较简略。所以这篇文章也可以看作是对VNC源码中桌面渲染实现的补充。

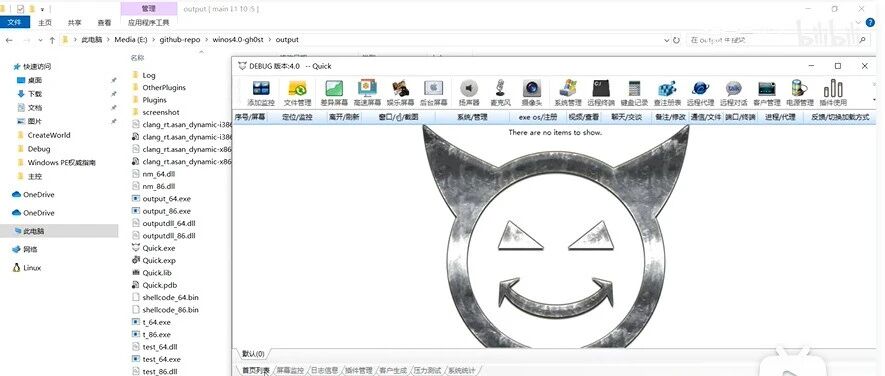

银狐的一共提供了4个远程桌面功能，其中差异屏幕、高速屏幕和后台屏幕，前三种屏幕都是正常的屏幕截图技术，只不过在屏幕数据传输大小和渲染效率上做了不同的取舍，而后台屏幕不是正常的屏幕，它是一个限制了很多正常界面操作的不可见桌面。

老实说，银狐前三类屏幕的实现上效率一般，导致其远程屏幕的效果也不是非常好。这里也可以借鉴VNC源码中的远程桌面效果来优化。但是，如果你去读VNC的源码，你会发现它的代码风格比较晦涩难懂。因此，这篇文章作为VNC源码的一个导读篇，希望对有需要的同学提供一些参考。

以下是 RealVNC 4.1.3 远程桌面画面实现的详细分析：

一、屏幕像素抓取（服务端）

核心文件结构

三种屏幕更新模式（`SDisplay.cxx` 第45-46行）

模式 0 – 轮询（Polling）（SDisplayCorePolling.cxx）

将屏幕划分为 16 个水平条带（第29行 POLLING_SEGMENTS）
定时器每 50ms 触发一次，逐条带扫描（第39, 60-81行）
比较新旧像素数据，检测变化区域

模式 1 – 应用钩子（默认）

通过 WMHooks 拦截窗口消息，即时通知变化

模式 2 – 驱动钩子

通过 DirectX/视频驱动获取变化通知

像素抓取实现（`DeviceFrameBuffer.cxx` 第107-120行）

BitBlt(memDC, ...) &nbsp;← Win32 GDI 抓屏
&nbsp; &nbsp; &nbsp;↓
PixelBuffer &nbsp; &nbsp; &nbsp; &nbsp;← 像素缓冲区存储
&nbsp; &nbsp; &nbsp;↓
ComparingUpdateTracker &nbsp;← 差异对比，生成变化矩形列表 (Region)

三种屏幕更新模式的详细细节后续文章会继续分析。

二、数据量压缩（编码层）

编码器工厂（`common/rfb/Encoder.cxx` 第67-75行）

支持的编码类型按压缩效率排列：

1. Raw 编码（`common/rfb/RawEncoder.cxx`）

RawEncoder::writeRect() 第39行
直接写入原始像素字节，无压缩，作为兜底编码

2. RRE 编码（`common/rfb/RREEncoder.cxx` + `rreEncode.h`）

第47行：将矩形像素读入缓冲区
第58行：统计最高频颜色作为背景色
第60-79行：将不同颜色区域编码为”背景色 + 子矩形列表”
若编码后大于原始大小则回退到 Raw（第65-66行）

3. Hextile 编码（`common/rfb/HextileEncoder.cxx` + `hextileEncode.h`）

将矩形切分成 16×16 的小瓦片（tile）
对每个 tile 分析颜色特征：
单色 tile → 仅存储背景色标志
多色 tile → 背景色 + 带颜色的子矩形列表
标志位：hextileBgSpecified / hextileFgSpecified / hextileAnySubrects（第75-88行）

4. ZRLE 编码（`common/rfb/ZRLEEncoder.cxx` + `zrleEncode.h`）

ZRLEEncoder.h 第48行：内含 ZlibOutStream 成员
切分成 64×64 的瓦片，对每个 tile：
建立调色板（最多128色）（第72-77行）
对调色板索引做 游程编码（RLE）
最终再经过 Zlib 压缩
压缩率最高（20-50x），适合低带宽

数据流

PixelBuffer（屏幕截图）
&nbsp; → ImageGetter::getImage() &nbsp; &nbsp; &nbsp; [提取像素，格式转换]
&nbsp; → Encoder::writeRect() &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;[选择编码方式]
&nbsp; → SMsgWriter::writeRect() &nbsp; &nbsp; &nbsp; [写入 RFB 协议头]
&nbsp; → OutStream::writeBytes() &nbsp; &nbsp; &nbsp; [网络发送]

三、客户端屏幕渲染

解码层（`common/rfb/`）

各编码解码过程

RawDecoder (RawDecoder.cxx 第38-55行)

第45行：分配图像缓冲区
第50行：从网络流读取原始字节
第51行：调用 handler->imageRect() 渲染

RREDecoder (rreDecode.h 第41-59行)

第47行：读取子矩形数量（U32）
第48行：读取背景色
第52-57行：循环读取每个子矩形的颜色、坐标(U16)、尺寸(U16)，调用 FILL_RECT() 填充

HextileDecoder (hextileDecode.h 第43行起)

第53行：分配 16×16 像素缓冲区
第61行：读取 tile 类型标志位
第69-70行：按需读取背景/前景色
第84-100行：解码子矩形（坐标/尺寸各4 bit 压缩存储）

ZRLEDecoder (ZRLEDecoder.cxx 第56-95行 + zrleDecode.h)

第58-59行：创建 ZlibInStream 解压
第70行：读取模式字节（bit7=RLE标志，bit0-6=调色板大小）
逐 tile 解码后调用 IMAGE_RECT() 或 FILL_RECT() 渲染

Windows 客户端渲染（`win/vncviewer/`）

DesktopWindow.cxx 核心渲染方法（第98-102行）：

fillRect() — 填充纯色矩形
imageRect() — 渲染像素缓冲到屏幕
copyRect() — 服务端矩形复制优化（无需传像素数据，直接让客户端拷贝已有区域）
invertRect() — 鼠标光标渲染

底层使用 Win32 DIB（设备无关位图，DIBSectionBuffer.h）+ BitBlt/StretchBlt 最终呈现。

完整渲染流水线

网络流 (InStream)
&nbsp; → CMsgReader::readMsg() &nbsp; &nbsp; &nbsp; &nbsp;[解析 RFB 协议头]
&nbsp; → Decoder::readRect() &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;[按编码类型解压/解码]
&nbsp; → CMsgHandler 回调:
&nbsp; &nbsp; &nbsp; &nbsp;handler->fillRect(rect, color)
&nbsp; &nbsp; &nbsp; &nbsp;handler->imageRect(rect, pixels)
&nbsp; → DesktopWindow 方法 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; [写入 DIB 位图缓冲]
&nbsp; → Win32 BitBlt &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; [呈现到屏幕]

压缩效率对比

| 编码 | 适用场景 | 压缩倍率 | 速度 | | — | — | — | — | | Raw | 兜底/测试 | 1x | 最快 | | RRE | 纯色UI元素 | 1-10x | 快 | | Hextile | 混合UI/图形 | 5-20x | 中 | | ZRLE | 复杂图形/低带宽 | 20-50x | 慢 |

所有编码均通过宏模板支持 8/16/32 bpp 三种像素深度（在各 *Encode.h/*Decode.h 中通过 #define BPP 多次 include 实现）。
