CAN FD vs Classic CAN：波特率切换原理与AUTOSAR配置实战

谈思实验室

2026年3月28日 18:01 上海

以下文章来源于ADAS与ECU之吾见 ，作者汽车小T8

ADAS与ECU之吾见 .

汽车小T，实战干货，不容错过！

点击上方蓝字谈思实验室

获取更多汽车网络安全资讯

01

Classic CAN vs CAN FD：速率的本质差异

Classic CAN的速率上限

Classic CAN全程只有一个波特率，最高1Mbps。这个上限不是随便定的，是由总线物理特性决定的：

波特率越高，位时间越短，信号在总线上传播的时间占位时间的比例就越大。当总线长度固定时，传播延迟会限制最高可用波特率。1Mbps对应1μs位时间，已经是Classic CAN在合理总线长度下的极限。

CAN FD的双波特率设计

CAN FD（CAN with Flexible Data-rate）的核心创新就是两段式波特率：

仲裁段（Arbitration Phase）

沿用Classic CAN的低速率（通常500Kbps），所有节点参与仲裁，保证总线访问的确定性

数据段（Data Phase）

仲裁赢了之后切换到高速率（最高8Mbps），只有发送节点在发，不需要仲裁，可以跑得很快

这个设计非常聪明：仲裁阶段慢一点保证兼容性和稳定性，数据阶段快起来提升吞吐量。

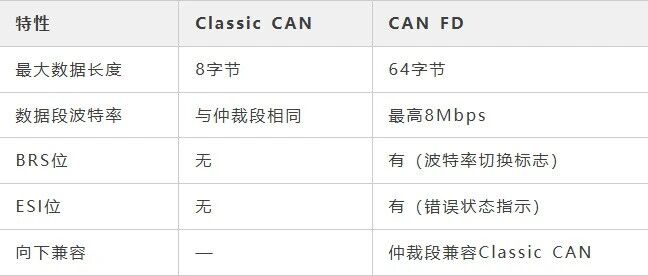

帧格式对比

02

波特率切换的工作原理

BRS位：切换的开关

CAN FD帧里有一个关键控制位：BRS（Bit Rate Switch）。

• BRS=1：数据段切换到高速波特率
• BRS=0：数据段保持与仲裁段相同的波特率（退化为Classic CAN速率，但帧格式还是FD）

发送节点在控制场发完BRS=1之后，立即切换到数据段波特率开始发数据。接收节点检测到BRS=1，同步切换接收波特率。帧结束后，双方再切回仲裁段波特率。

采样点的重要性

波特率不只是一个频率数字，还包括采样点位置。采样点决定了控制器在位时间的哪个时刻采样总线电平。

仲裁段和数据段各有独立的采样点配置：

• 仲裁段：通常配75%～80%，留足传播延迟余量
• 数据段：通常配70%～75%，速率高、位时间短，余量更紧张

采样点配错比波特率配错更隐蔽——波特率配错通常直接报错，采样点偏了可能偶发误码，只在总线负载高或温度变化时才暴露。

收发器的限制

不是所有CAN收发器都支持CAN FD高速数据段。Classic CAN收发器（如TJA1040）最高只支持1Mbps，用在CAN FD数据段会直接失真。

CAN FD需要专用收发器（如TJA1044、TJA1462），这些收发器的环路延迟更小，才能支持2Mbps以上的数据段速率。

03

混用场景：Classic CAN节点能上CAN FD总线吗？

答案：能混，但有条件

CAN FD的仲裁段与Classic CAN帧格式兼容，所以Classic CAN节点可以参与仲裁。但当CAN FD节点发出BRS=1的帧时，Classic CAN节点会把数据段的高速信号识别为错误，发出错误帧，破坏总线通信。

解决方案：FD帧隔离

实际项目中，混用场景通常这样处理：

网关隔离

Classic CAN子网和CAN FD子网之间加网关，网关负责协议转换，两边互不干扰

只发BRS=0的FD帧

CAN FD节点发帧时不切换波特率，数据段保持低速，Classic CAN节点可以正常接收（但这样就失去了CAN FD的速率优势）

升级所有节点

最彻底的方案，全部换成CAN FD节点，不再混用

04

AUTOSAR配置要点

CanController配置

在AUTOSAR的Can模块里，CAN FD控制器需要配置两套时序参数：

仲裁段（CanControllerBaudRate）

CanControllerBaudRate：500（Kbps）

CanControllerPropSeg / CanControllerSeg1 / CanControllerSeg2：根据时钟和采样点计算

CanControllerSyncJumpWidth：通常1～4个时间份额

数据段（CanControllerFdBaudRate）：CanControllerFdBaudRate：2000（Kbps，即2Mbps）

• CanControllerFdPropSeg / CanControllerFdSeg1 / CanControllerFdSeg2：单独配置
• CanControllerTxBitRateSwitch：TRUE（使能BRS）

常见配置错误

• 数据段采样点和仲裁段采样点用同一套参数：数据段位时间更短，直接套仲裁段参数采样点会严重偏移
• 收发器没换：用Classic CAN收发器跑CAN FD 2Mbps数据段，必然误码
• TrcvDelayCompensation没配：高速数据段需要开启发送延迟补偿（TDC），否则采样点漂移
