从“截图大法”到真实交互：B站专栏视频卡的技术革命
原创
大前端 大前端
哔哩哔哩技术
2026年3月12日 12:04 上海
背景：从“伪造”卡片到真实交互
回望 B 站富文本编辑器的演进史，我们经历了一个从“无”到“有”，再从“有”到“优”的过程。在 UEditor 时代，我们解决了基本的文本编辑需求；在 Quill 时代，我们引入了 Delta 数据模型。
然而，在 Quill 时期，面对视频卡等复杂卡片，受限于 Quill 对 BlockNode 缺乏完善的支持，被迫采用“ Canvas 绘图伪造卡片” 的障眼法。今天，拥抱 ProseMirror 生态，这套“ 截图大法” 终于画上句号，取而代之的是支持真实交互的卡片渲染系统。
这场从“伪造”到“真实”的革命，不仅是一次技术栈的迁移，更是一次对技术债的降维打击。今天就带大家深入代码底层，看看我们是如何填平这个深坑的。
第一章：旧世界——那些年，
我们用 Canvas “画”出来的视频卡
1.1 用户视角的“灵异”体验
你可能经历过这样的场景：在专栏里粘贴了一个视频链接，然后看着 Loading 转圈圈，心里默数两秒，“啪”的一下，编辑器里出现了一个视频卡片。
看起来很美？别急着夸。当你试图点击播放时，发现它毫无反应；当你试图修改标题时，发现根本选不中文字。这哪里是视频卡片，这分明就是一张死图！
是的，这就是我们不得不采用的“Canvas 截图大法”。

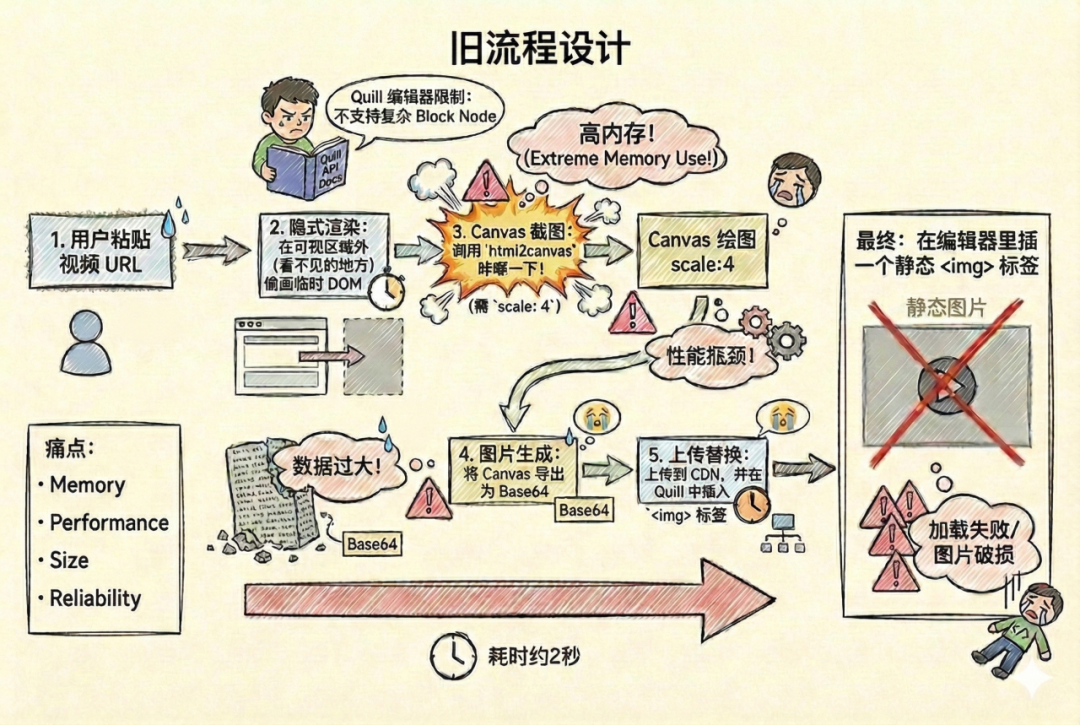

1.2 技术黑幕：Canvas 的“障眼法”
为了在 Quill 这个不支持复杂 Block Node 的编辑器里塞进一个视频卡，我们当年可是绞尽脑汁，最终设计了一套后续发现极其痛苦的 html2canvas 截图链路：
1. 隐式渲染：在浏览器可视区域外（看不见的地方），用 HTML 偷偷画一个临时的卡片 DOM。
2. Canvas 截图：调用 html2canvas 咔嚓一下，把这个 DOM 变成 Canvas。为了保证清晰度，通常需要设置 scale: 4。
3. 图片生成：将 Canvas 导出为 Base64 图片。
4. 上传替换：把图片上传到 CDN,最后在编辑器里插一个静态的 <img> 标签。
1.3 无法回避的四大痛点
说实话，每次写这段代码时，我的内心都是崩溃的。这种做法虽然暂时解决了跨平台兼容问题，但代价是沉重的：
- 交互性丧失（Interactive Loss）：这仅仅是一张死图。所谓“所见即所得”其实是“所见即图片”。

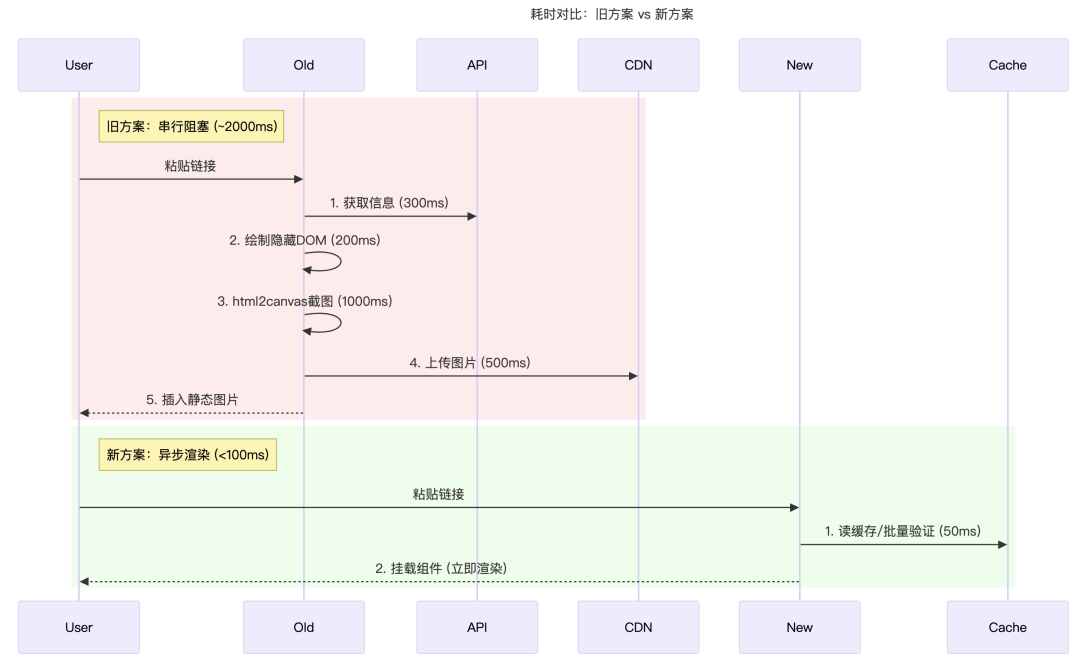

- 性能黑洞：整个“API请求 → 绘制 → 截图 → 上传”的链路平均耗时 2秒 以上。严重打断写作心流。
- 数据死锁：卡片上的播放量、弹幕数永远停留在插入的那一刻。如果视频后续爆火，卡片信息也不会更新，甚至误导读者。
- 存储浪费：每一张生成的卡片图片都需要占用 CDN 空间，随着文章数量增长，这是巨大的隐形资源浪费。
第二章：病根诊断——
当 Quill 遇上视频卡
为什么 Quill 做不好视频卡？这得从它的底层基因说起。
2.1 Delta 像“收银小票”，
ProseMirror 像“乐高积木”

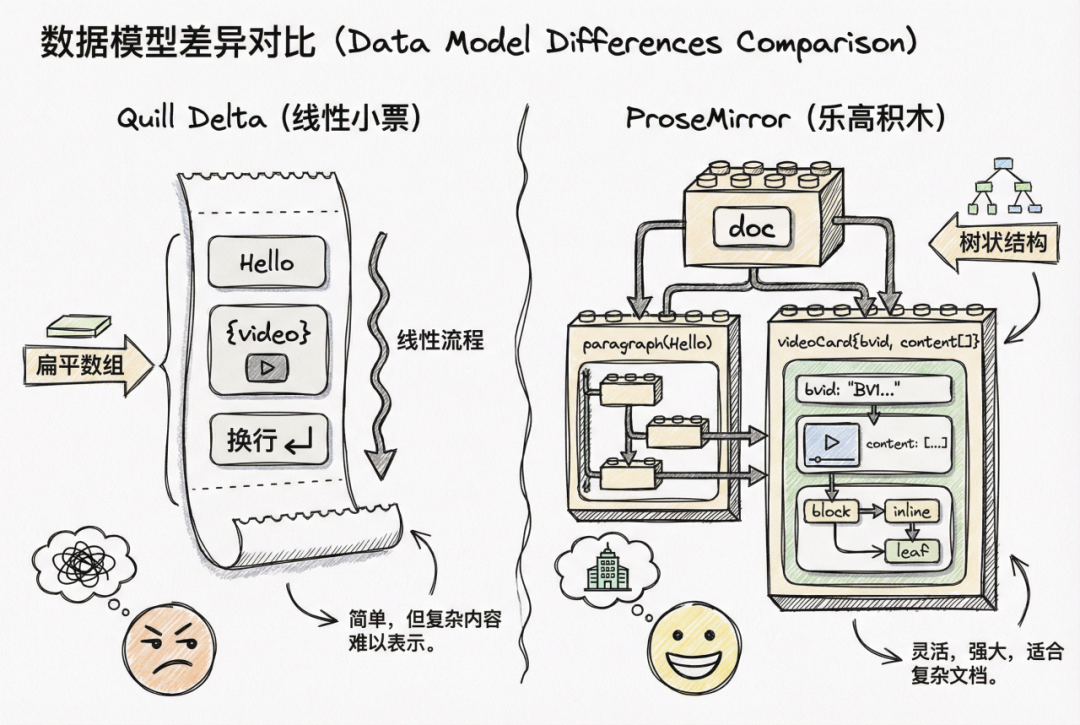

Quill 使用的是Delta数据模型。Delta 本质上是一个线性的操作记录，就像一张长长的收银小票🧾。
// Quill Delta: 扁平的线性记录[ { "insert": "Hello " }, { "insert": { "video": { "id": "BV1xx..." } } }, // 强行插入一个对象 { "insert": "" }]
你想在这张薄薄的小票中间塞进一个立体、复杂的“视频播放器盒子”？太难了！Delta 天生就是扁平的，它很难描述复杂的嵌套结构。我们被迫使用的“截图大法”，其实就是在小票上画了个电视机的图案，而不是真的放了个电视机。
而 ProseMirror 使用的是 Document Model（文档树），它就像是乐高积木。
// ProseMirror Tree: 结构化的树形数据{ "type": "doc", "content": [ { "type": "paragraph", "content": [{ "type": "text", "text": "Hello" }] }, { "type": "videoCard", // 独立的块级节点 "attrs": { "bvid": "BV1xx..." }, "content": [] // 可以继续嵌套其他节点 } ]}
你可以搭建一个名为”视频卡”的积木块,然后在里面随意嵌套”标题积木”、”封面积木”甚至”播放器积木”。这种树状结构天然就支持复杂的 Block Node(块级节点)。

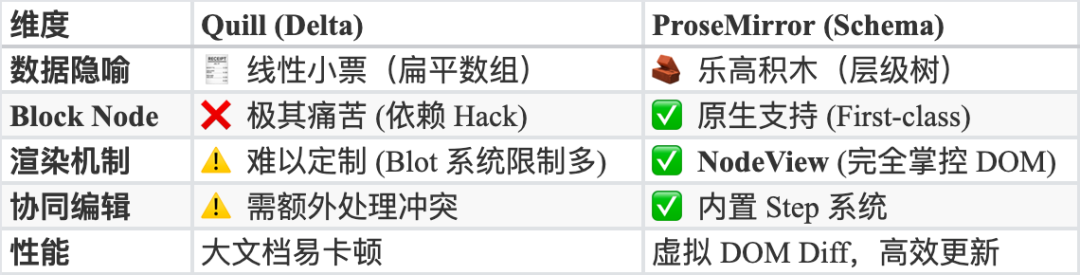

2.2 技术对比表：为什么我们要换枪?
2.3 选型博弈: 为什么是TipTap+ProseMirror?
在决定彻底抛弃 Quill 之前，我们对市面上的富文本技术方案进行了一次深度摸底。从底层技术演进来看，Web 富文本编辑器主要经历了三个维度的跃迁：
- Level 0（强依赖 DOM）：完全基于原生的 contenteditable，典型如 UEditor。技术门槛低，但跨端表现极其不可控。
- Level 1（视图即数据）：拥有自身抽象的数据模型，但依然依赖原生 DOM 渲染。典型如 Quill、Slate、Draft.js 及 ProseMirror。
- Level 2（自排版自渲染）：彻底抛弃 contenteditable，利用 Canvas/SVG 自研排版引擎，典型如 Google Docs。
从 B 站图文生态（专栏、动态）的实际业务诉求出发，L2 方案属于严重的性能与研发成本过剩，而 L0 方案早已无法满足现代组件的交互需求。因此，我们的主战场锁定在了 L1 级别的抽象数据模型方案。
在 L1 的终极对决中，面对生态优秀的 Lexical 和老牌的 Draft.js（往往强绑定 React），以及底层极其强大但 API 学习曲线陡峭的 ProseMirror，我们最终选择了 Tiptap + ProseMirror 的组合拳。
Tiptap作为基于 ProseMirror 构建的 Headless（无头）框架，完美继承了其强大的文档树（Document Tree）和 Schema 规范，同时提供了一层极其优雅的 API 封装。这套“底层稳健兜底，上层开发丝滑”的设计，斩断了特定 UI 框架的强依赖，成为我们完成这次降维打击的最优解。
第三章：ProseMirror 核心实战
——架构重组

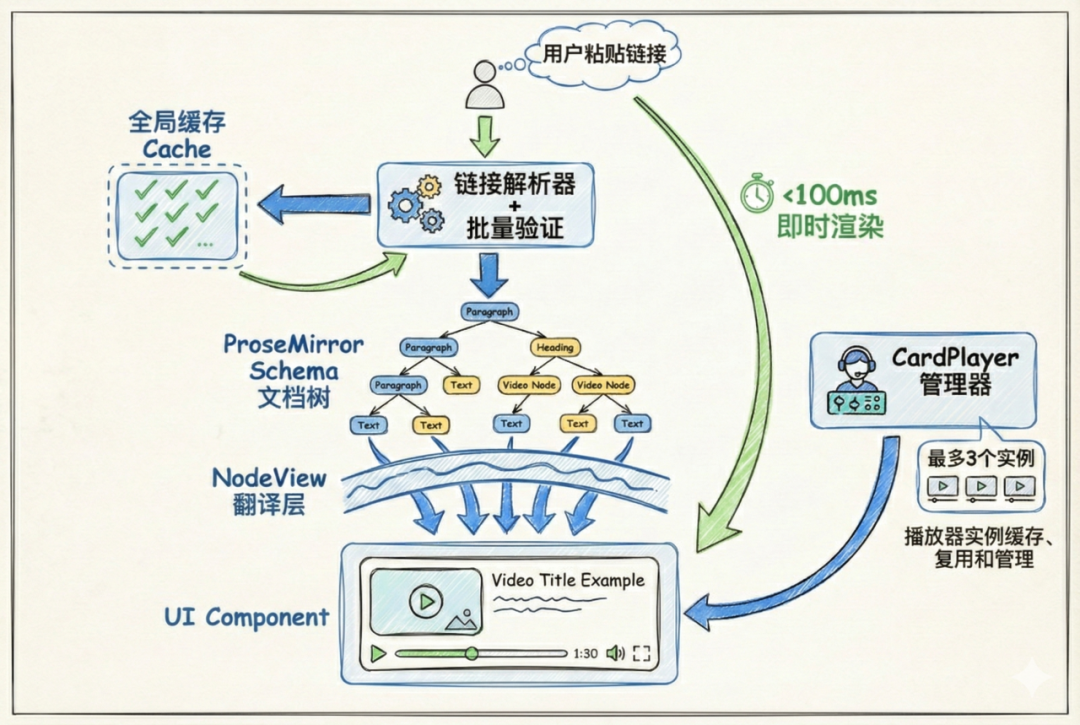

既然痛点找准了，那就开干。我们设计了全新的“编辑器-组件分离”架构，利用 ProseMirror 强大的NodeView 机制，彻底重构了卡片系统。

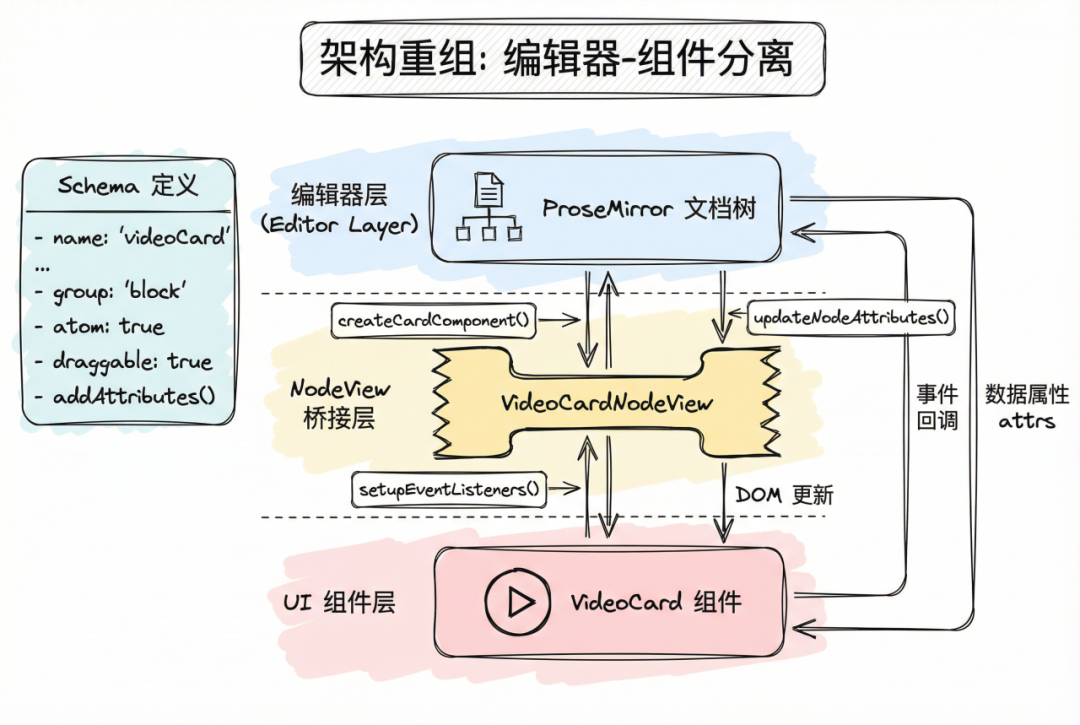

3.1 架构革新：编辑器与组件的“分家”
在这个架构中，编辑器不再负责具体的 UI 渲染，而是专注于文档结构的管理。NodeView 充当了“桥接”的角色。
3.2 核心设计 I:Schema 定义(给积木定规矩)
首先，我们需要告诉编辑器，“视频卡”这个积木长什么样，有什么属性。
// schema/video-card.tsconst VideoCard = Node.create({ name: 'videoCard', group: 'block', // 声明我是块级节点 atom: true, // 💡 关键点：原子化 draggable: true, // 可拖拽 // 定义数据属性 addAttributes() { return { card_style: { default: CardStyle.NORMAL }, // 卡片风格 info: { default: {} }, // 业务数据 status: { default: 'loading' } // loading | loaded | error } }, // 解析规则：怎么从 HTML 读出来 parseHTML() { return [{ tag: 'div[data-type="video-card"]' }] }, // 渲染规则：怎么存成 HTML renderHTML({ node }) { return ['div', { 'data-type': 'video-card', 'data-bvid': node.attrs.bvid }, 0] }})
🧐 Code Review:
atom: true是这里的神来之笔。它告诉 ProseMirror：“这个节点是一个整体，光标不能跑进去，要么选中整个卡片，要么不选”。这完美符合卡片的交互逻辑，避免了光标在卡片内部乱窜的尴尬。addAttributes定义了卡片的数据模型，这些数据会直接映射到 UI 组件的 Props 中。
3.3 核心设计 II：NodeView
（连接两个世界的桥梁）
接下来是重头戏 —— NodeView。它是连接 ProseMirror 数据层和 UI 渲染层的桥梁。我们要在这里把 UI组件挂载上去。
// NodeView：编辑器节点 ↔ UI 组件的桥接层abstract classBaseCardNodeView { // ProseMirror 调用生命周期方法 constructor(node) // 节点创建 → 初始化组件 update(node) // 节点更新 → 同步组件数据 destroy() // 节点销毁 → 清理组件资源
// 子类实现具体卡片类型 abstract createCardComponent() // 创建对应的业务组件}
// 视频卡片实现class VideoCardNodeView extends BaseCardNodeView { createCardComponent() { // 🚀 核心动作：挂载真实组件 returnnew VideoCard({ data: this.node.attrs, // 编辑器数据 isInEditor: true // 标识编辑器环境 }) }
// 事件监听：组件 → 编辑器 setupEventListeners() { // 监听组件内部的状态变更，同步回编辑器 this.cardComponent.on('statusChange', (status) => { this.updateNodeAttributes({ status }) })
this.cardComponent.on('delete', () => { this.deleteFromEditor() // 从文档删除 }) }}
🧐 Code Review:
- 这段代码实现了真正的“所编写即所得”。你在编辑器里看到的组件，就是发布后读者看到的组件，连代码都是同一份！
- 通过事件监听，组件内部的操作（如点击删除、重试加载）可以反向控制编辑器的数据状态。
第四章：硬核填坑——从“能用”到“好用”
重构之路从不平坦，为了让这个系统真正“好用”，我们解决了不少棘手的工程问题。
4.1 隐秘的代价：插入极速，但运行态呢？
技术世界没有银弹。当我们为“极速插入”和“真实交互”欢呼时，隐秘的代价也随之而来——展示态（运行时）的性能崩盘风险。旧方案虽然插入慢，但在运行时只是一张死图，文章里塞入 50 个卡片依然能丝滑滚动。但新方案的每一个视频卡，都是一个包含了复杂 DOM 树、状态机、播放器的真实组件。如果放任不管，十几个播放器同时驻留内存，浏览器会直接崩溃 。
为了兜住这层底线，我们在架构上设计了两大“降落伞”：

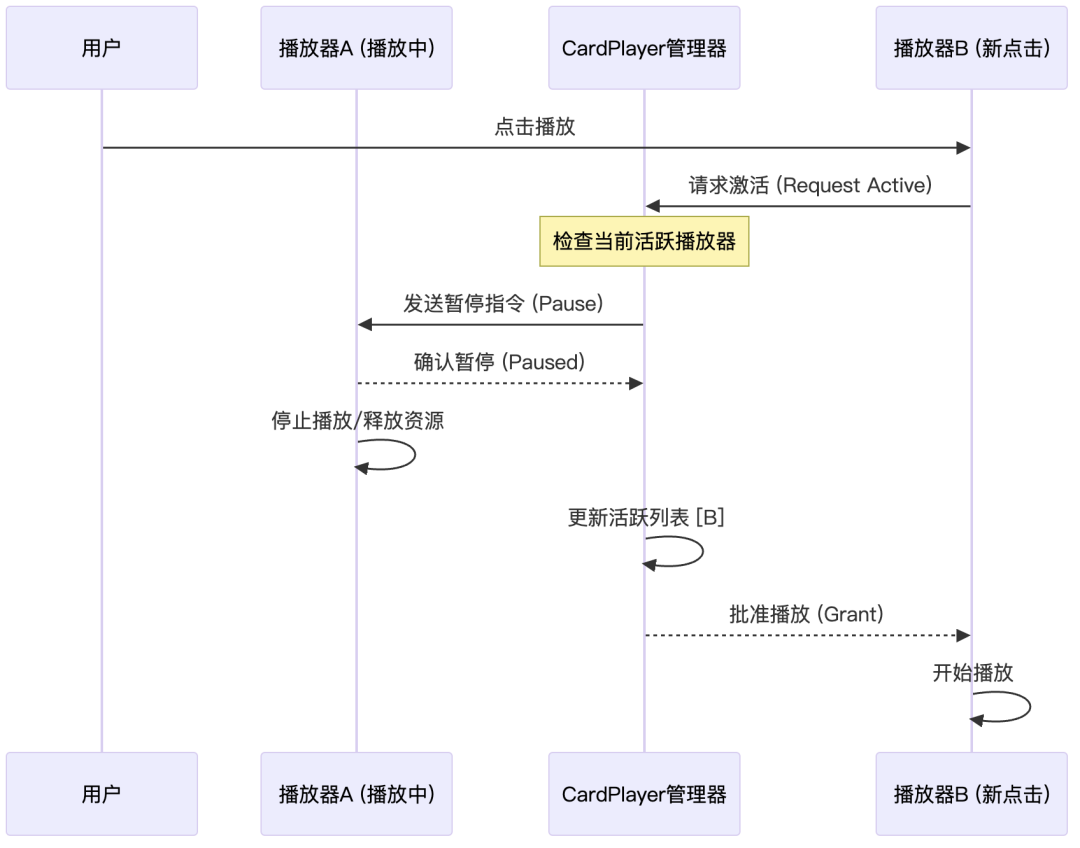

4.2 把播放器“装”进编辑器
（CardPlayer 管理器）

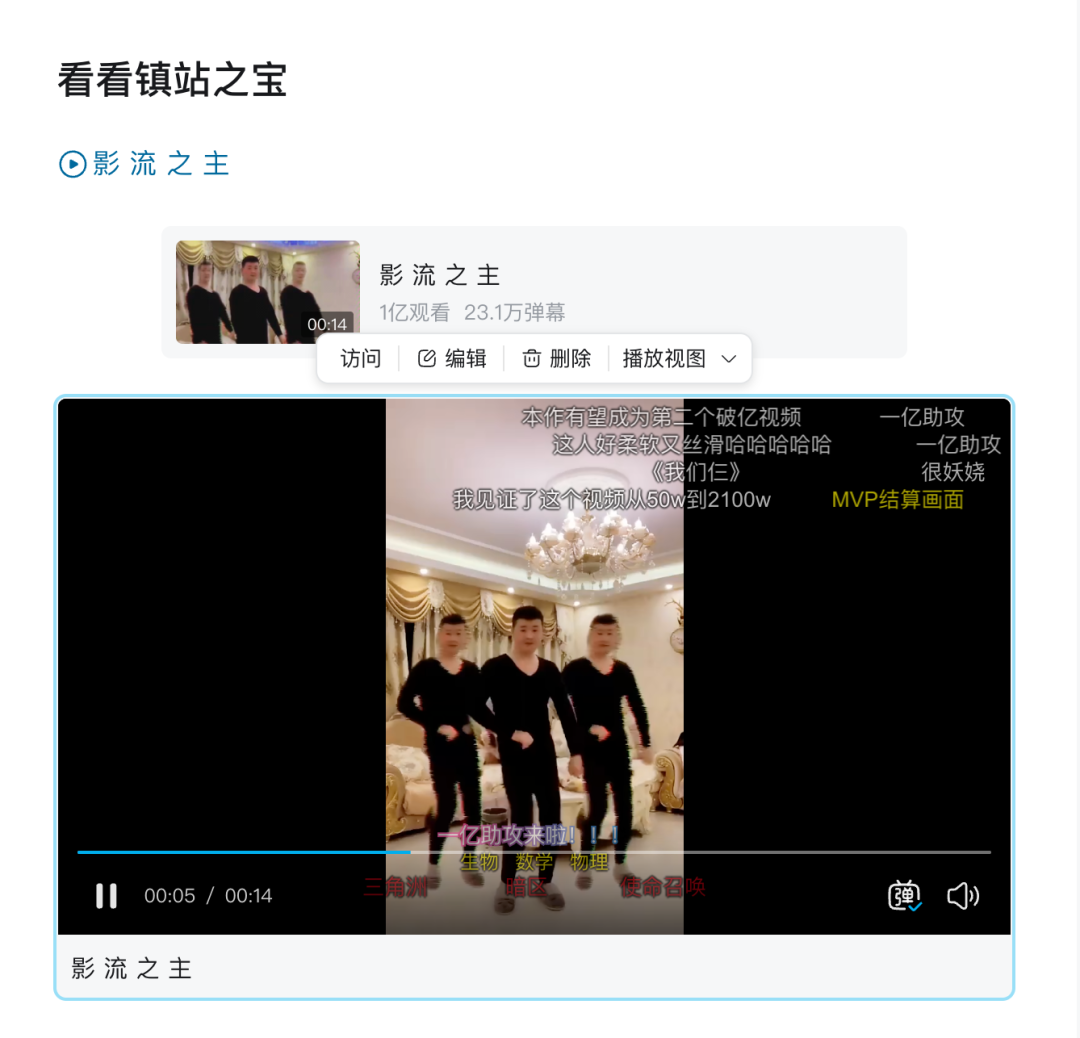

我们引入了双视图自由切换模式与 CardPlayer 实例池 ：
- NORMAL 模式：普通小卡，仅展示封面和元信息，不播放视频 。
- ADVANCED 模式：点击后直接展开内嵌播放器，通过改变 card_style 属性无缝切换，受
CardPlayer管理器控制 。
// CardPlayer：全局播放器资源管理classCardPlayer { static MAX_PLAYERS = 3 // 🚦 最大实例数限制
// 互斥机制：播放时暂停其他 static play(playerId) { pauseOthers(playerId) // 暂停其他播放器 startPlay(playerId) // 启动当前播放器 }
// 资源回收：超限时销毁最早的实例 static enforceLimit() { if (count > MAX_PLAYERS) { destroyOldest() // LRU 策略回收 } }}
4.2 极致性能优化（批量解析 + 三级缓存）

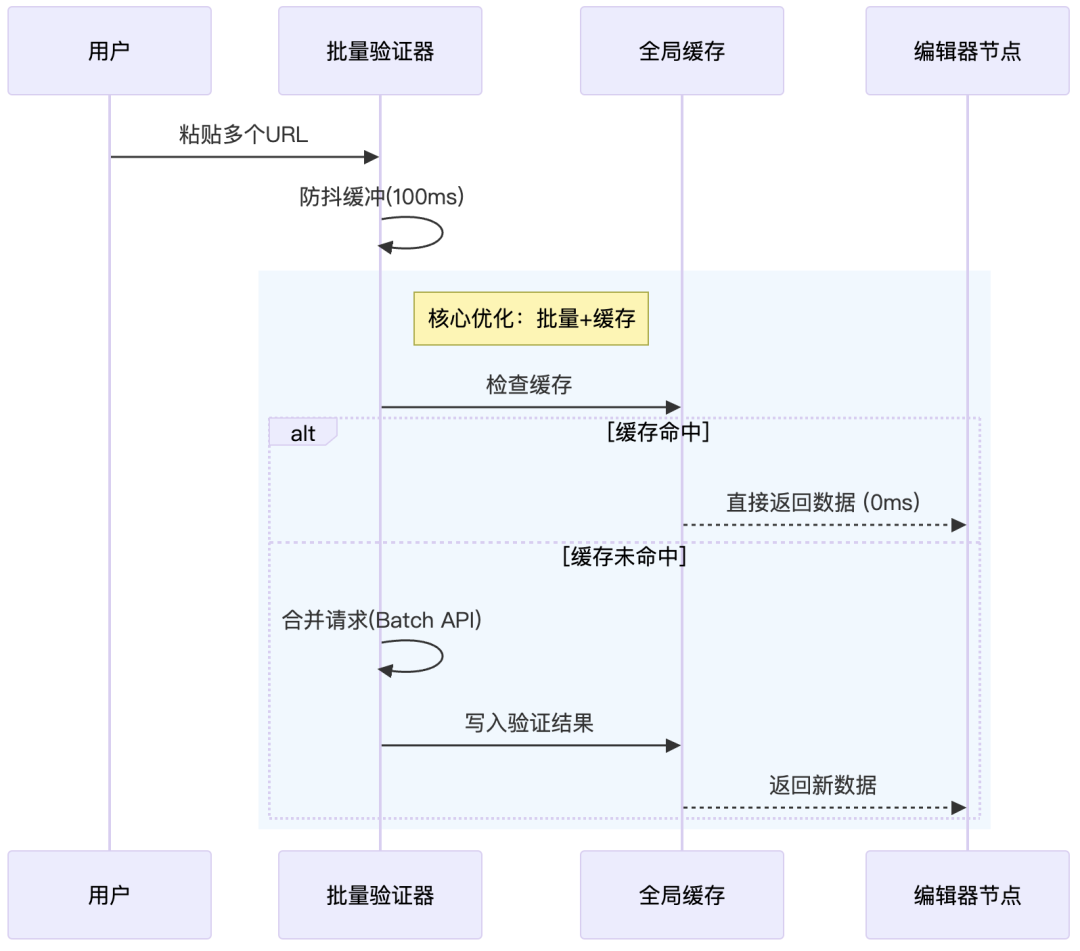

如果用户一次性粘贴 50 个链接怎么办？发 50 个 API 请求？服务器会报警的 ！我们重构了链接解析层，引入了批量验证和共享缓存 。
// 三层缓存：验证结果 + 类型 + 卡片数据const cache = { validation: Map<url, boolean="">, type: Map<url, parsedtype="">, card: Map<url, carddata="">}
// 批量验证：防抖 + 队列合并async function validateLink(url) { // 1. 缓存命中 → 立即返回 if (cache.has(url)) { return cache.get(url) }
// 2. 加入验证队列（防抖 100ms） addToQueue(url) await waitBatchProcess()
// 3. 批量请求完成后从缓存读取 return cache.get(url)}
🧐 Code Review:
- 这里基于防抖，100ms 内的粘贴操作会被合并为一个请求（Batch API）。
- 缓存是全局共享的。当用户在编辑器内反复撤销、重做或拖拽卡片时，直接命中缓存，实现 0 延迟渲染。
第五章：核心创新点总结
5.1 智能链接解析与双向转换
我们不仅支持从“链接”变“卡片”，还支持完美的逆向转换。通过 resource\_url 字段保存用户原始输入信息，确保数据 100% 完整。
// 核心数据结构：保存原始链接实现双向转换interface CardAttrs { resource_url: string // 🔑 关键：保存原始链接 info: object // 业务数据 status: State // 加载状态}
// 链接 → 卡片onPaste(url) { insertCard({ resource_url: url, status: 'loading' })}
// 卡片 → 链接convertToLink(card) { replaceWith(card.resource_url) // 恢复原始链接}
5.2 模板策略模式
我们抽象了 BaseCard 基类，利用策略模式处理不同类型的卡片渲染。无论是视频卡、专栏卡还是投票卡，都复用了同一套生命周期管理逻辑（mount → load → update → destroy），代码复用率提升了 60%。
// 抽象基类：定义统一的卡片生命周期abstract classBaseCard { // 状态机：合法的状态转换路径 stateTransitions = { LOADING → [LOADED, ERROR], // 加载中 → 成功或失败 ERROR → [LOADING], // 失败 → 可重试 LOADED → [LOADING] // 已加载 → 可刷新 }
// 子类必须实现的抽象方法 abstract renderContent(): void // 渲染内容 abstract getCardClassName(): string // 返回样式类名
// 数据更新：触发状态转换和重新渲染 async updateData(newData) { if (newData.status !== this.currentState) { if (!this.isValidTransition(newData.status)) return this.currentState = newData.status this.updateUI() } this.renderContent() }}
5.3 历史包袱的优雅着陆：旧专栏兼容
新架构固然强大，但对于一个拥有海量存量数据的平台来说，绝不能以牺牲历史数据为代价。同时，新编辑器生产的内容也必须完美融入现有的内容分发基建。为此，我们围绕 Opus 协议(B站图文统一发布协议) 设计了一套向下兼容历史、向上打通分发的全局策略：
- 战略锚点：基于 Opus 图文统一发布协议的链路闭环
Opus 是我们内部定义的图文统一发布协议。为了无缝接入现有的动态分发渠道，确保高质量图文能够高效流转，新版编辑器在最终发布时，会将所有文档树数据全量转换为 Opus 格式。这不仅统一了底层标准，也让生产端到分发端的链路彻底打通。
- 首选路径：历史专栏优先转出 Opus 无损还原
针对过去沉淀的千万级历史专栏，我们已经在服务端优先尝试将其向 Opus 格式进行转出与迁移。由于 Opus 是我们的标准协议，当这些转换成功的数据进入新版编辑器时，能够通过 Schema 的精准映射，100% 无损还原为内部的 Document Tree，让老文章直接享受最纯粹的组件化编辑体验。
- 柔性兜底：不支持迁移场景的 H5 动态解析
然而，总有一些极其古老（例如夹杂着 UEditor 时代“野生标签”）且无法安全迁移为 Opus 格式的富文本黑盒。面对这些“硬骨头”，我们并没有采用高风险的“强洗数据”，而是让新版编辑器利用加载 H5 内容的方式进行动态兜底。通过触发节点中预设的 parseHTML 规则，在浏览器端实时将陈旧的 HTML 代码“翻译”成全新的规范化 Block Node，确保再老的专栏也能在新编辑器中顺利“复活”并进行二次编辑。
第六章：效果实测与总结

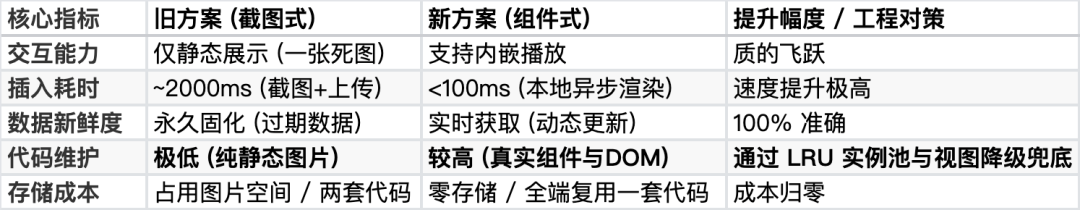

通过这次架构升级，我们将“插卡”这一高频操作的体验提升到了新的维度 。但在亮眼的数据背后，我们也完成了一次经典的工程性能博弈。来看一组真实的对比数据 ：
结论：走向“应用级”文档
从 Quill 到 ProseMirror 的迁移，不仅仅是更换了一个编辑器内核，更是我们对文档理解的一次升级。
文档不再只是静态内容的载体，而是动态应用的容器。
通过 Tiptap + ProseMirror 的现代化技术栈，我们成功将“低保真”的绘图式卡片，进化为具备完整生命周期、状态管理和复杂交互的“应用级”组件。这不仅解决了当下的性能痛点，更为未来引入投票、互动游戏等更复杂的业务卡片奠定了坚实的基础。
我们终于可以说：在 B 站的专栏编辑器里，你看到的，就是真实的 🎉（WYSIWYG）
-End-
作者丨泯泷
